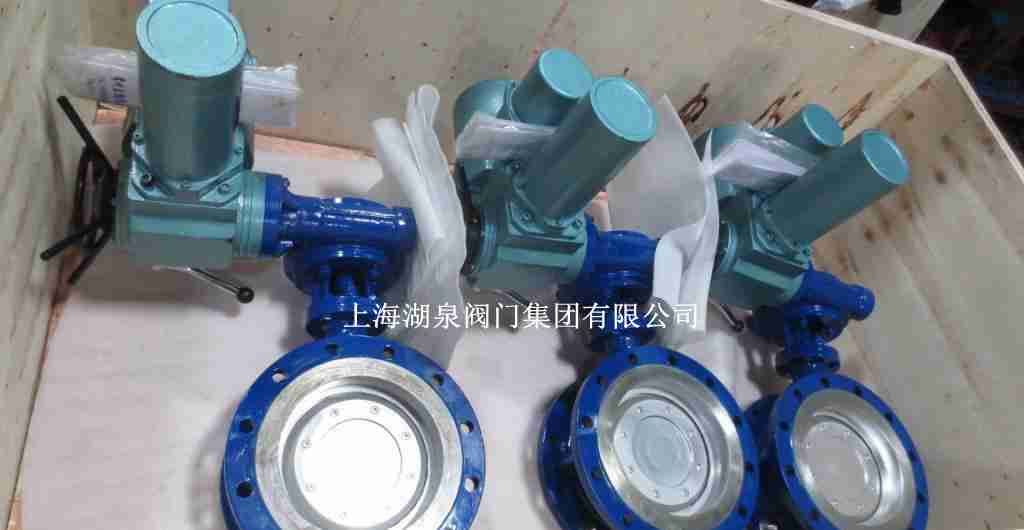

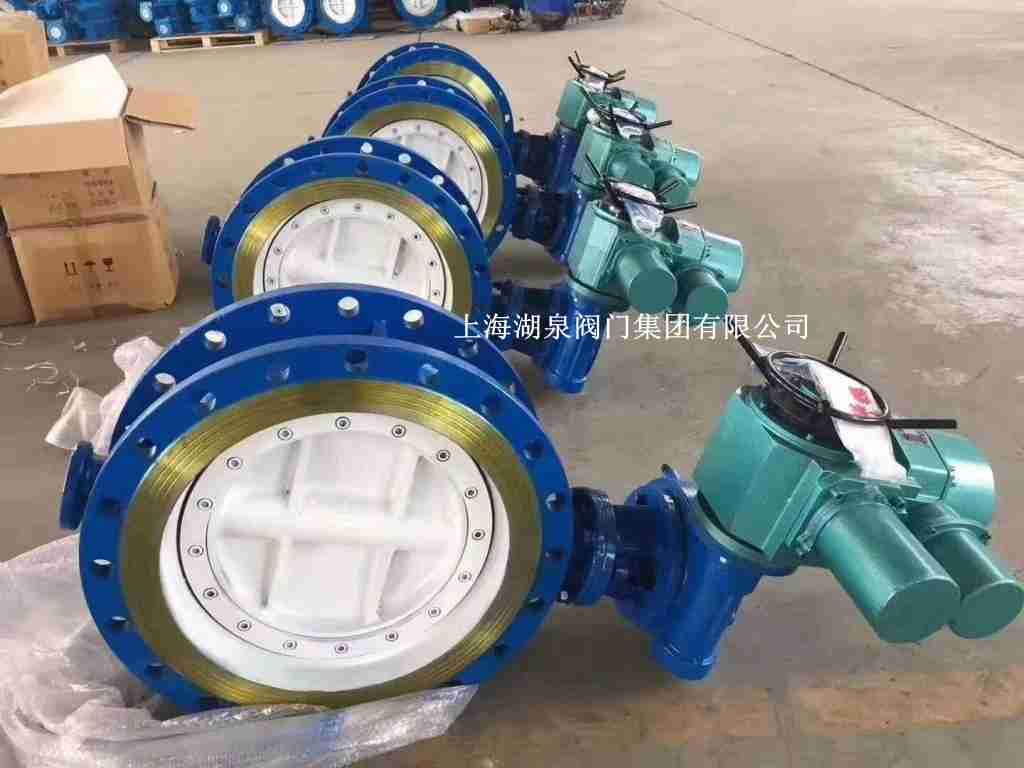

上海湖泉閥門集團有限公司電動蝶閥d943h–16c  dn800上海閥門生產廠家咨詢：021-64162222  規格 上海湖泉D943H-16C DN50,D943H-16C DN65,D943H-16C DN80,D943H-16C DN100,D943H-16C DN125,D943H-16C DN150,D943H-16C DN200,D943H-16C DN250,D943H-16C DN300 當正介質壓力增加時,閥板表面越緊,閥座密封面越緊,密封效果越好。 D943H-16C-150電動法蘭蝶閥在逆流狀態下,密封在閥板和閥座之間偏壓驅動器以將閥板偏壓在閥座上。 當反向介質的壓力...D943H-16C電動蝶閥結構采用三維偏心原理設計。彈性密封和軟硬多層密封兼容新的加工工藝,使蝶閥在運行過程中可以減小扭矩力,實現省力,節能的功能。 從而確保整體耐腐蝕性,耐高溫性和...

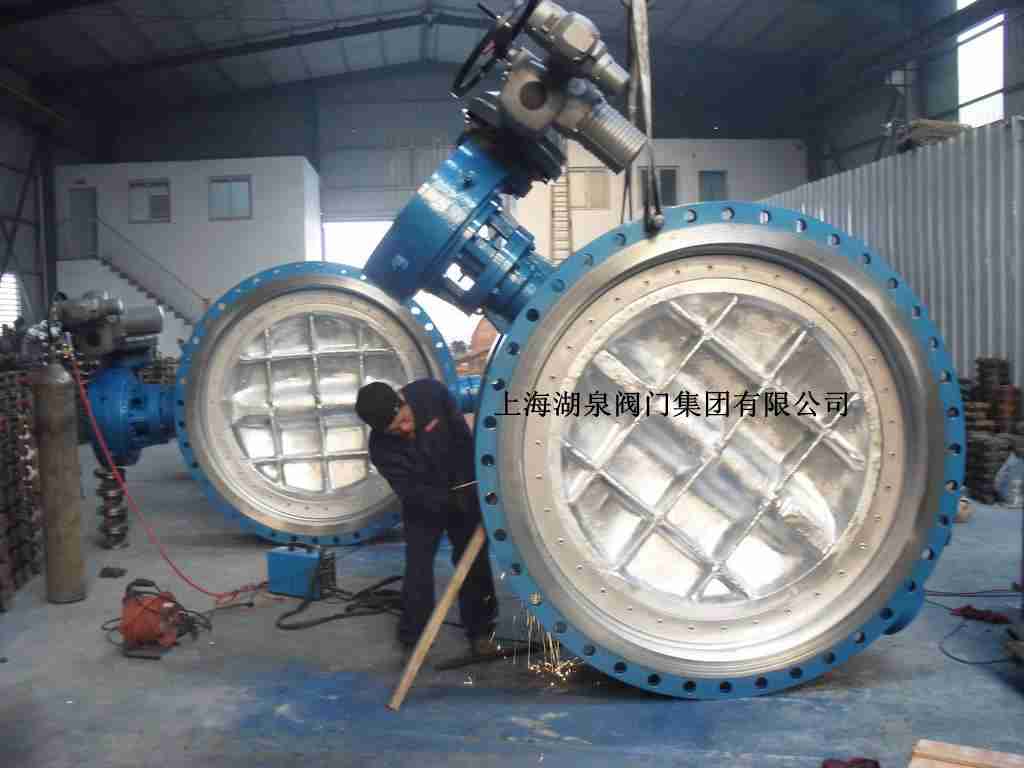

 D943H-16C dn800硬密封電動蝶閥特點及工作原理(圖) 硬密封電動蝶閥的結構和工作原理:通常由角行程電動執行機電(0~90°部分回轉)和蝶閥整體通過機械連接,經過安裝調試后共同組成。 根據動作...電動蝶閥D943H-16C)產品概述 電動蝶閥D943H-16C)是由電動執行器與三層次法蘭式硬密封蝶閥構成,該蝶閥采用精密的彈性密封圈和三偏心多層次金屬硬密封結構,驅動裝置功能強勁,有智... 電動蝶閥D943H-16C、D943W-16P詳細說明: 一、電動蝶閥D943H-16/25/40C概述:本產品廣泛應用于火力發電廠、石油、化工、印染等行業,使用溫度:-29~425度,使用壓力:0-4.0Mpa,使用介質:...

D943H-16C,D943H-25C,DN800電動硬密封蝶閥,DN200電動法蘭蝶閥由回轉型角行程電子式電動執行器和...適用于食品、醫藥、石油化工、電廠、鋼廠、工業環保水處理及高層建 筑、供排水管道上作調節流量和截斷流體最佳裝置。 D943H-16C電動硬密封蝶閥電動執行器: 電動...D943H-16C智能型電動調節蝶閥由智能型電動執行器及直通鑄造蝶閥閥體組成,采用精密的U形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金 、電力、石油化工...電動軟密封蝶閥[對夾式D971X、法蘭式D941X]、電動硬密封蝶閥[對夾式D973H/W、法蘭式D943H/W]、電動真空蝶閥[GID]、電動通風蝶閥[對夾式D971W、法蘭式D941W]、電.

產品名稱:電動法蘭式蝶閥D943H-16C(FLSWL-JT.9) D943H電動蝶閥的介紹: 連接形式: 法蘭 結構形式: 偏置板式 適用介質: 蒸汽 壓力環境: 常壓 工作溫度: 常溫 標準: 國標 流動… D943...供應供應加長桿不銹鋼法蘭硬密封蝶閥D943H-16C,對夾硬密封蝶閥,加長桿軟密封蝶閥 對夾加長桿軟硬密封蝶閥,購買供應加長桿不銹鋼法蘭硬密封蝶閥D943H-16C,對夾硬密封蝶閥,加...電動蝶閥D943H-16C:本廠可生產以下規格和型號電動法蘭蝶閥:D943H-10C、D943H-16C、D943H-25C、D943H-16C、D943H-40C、D943H-64C、D943H-100C、D943H-160C、D943Y-10C、D943...型號 D943H-16C,D943H-25C,D943W-16P/R,D943W-25P/R 蝶板 鑄鋼、合金鋼(鍍硬鉻)、不銹鋼、鉻鉬鋼 密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 聚四...16C D973H-10 D973H-16C 25C提價10% 50 4300 電動硬密封蝶 閥 D941H-10C D941H-16C D943H-10C D943H-16C 25C加價15% 50 4500 65 1500 65 4700 65 5000 80 1900 ...D973H_D943H電動金屬硬密封蝶閥由電動執行器和金屬硬密封蝶閥組成,廣泛應用于電站供熱系統和催化裂化主風機管道系統、鋼鐵、化工等工業系統以及環保、水處理、高層建筑給排水管路上作切斷節流量作...6C D941H-16C 125 3000 125 6500 125 7200 D973H-10 D943H-10C 150 3800 150 7400 150 8600 D973H-16C D943H-16C 50 850 200 9200 200 11500 65 950 250 11000...D943H-16C DN500 不同規格 價格不同 以上圖片和價格僅供參考 詳情歡迎新老顧客來電咨詢! 【蝶閥,D943H-10CDN65到DN2000法蘭電動調節蝶閥】產品特性:采用的J形彈性密封圈和三偏心多層次金屬硬密封.零件名稱 材料名稱 型號 D943H-16C，D943H-25C，D943W-16P/R，D943W-25P/R 蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 密封圈 橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼 填料 聚四氟乙烯、柔性石墨

電動蝶閥d943h–16c  dn800上海閥門生產廠家主要技術參數

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考 重量Dt943H
				H	Dt943H			PN0.6MPa			PN1.0MPa
mm	inch	短	長		H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000

電動蝶閥d943h–16c  dn800上海閥門生產廠家主要尺寸

公稱通經（DN）	主要尺寸			法蘭尺寸和螺栓規格
				1.0MPa			1.6MPa			2.5MPa
	L	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	950	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1190	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1255	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1305	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1340	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
