上海湖泉閥門集團有限公司是一家Z945X-10Q DN800 電動軟密封閘閥生產廠家，湖泉閥門Z945X-10/16Q電動軟密封閘閥主要零件材料 Z945X-10/16Q電動軟密封閘閥主要外形連接尺寸: 單位mm DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 L 1...質 球墨鑄鐵 型號 Z945X-10Q DN800 產品詳情 上海湖泉電動彈性座封閘閥 Z945X-10Q DN800自來水電動軟密封閘閥的用途: 用...選型Z945X-10Q DN1200大力矩輸出電動軟密封閘閥 1.2米電動閘閥操作機構 4.1軟密封閘閥操作時的啟閉方向,一律應順時針關閉。 由于管網中的氣動閥,經常是人工啟閉,啟閉轉數不宜過...AC220V/AC380V開關型/智能調節型Z945X-10/16Q/16C/16P球墨鑄鐵/鑄鋼/不銹鋼電動軟密封彈性座封法蘭閘閥DN50 65 80 100 125 150 200 250 300 350 400 450 500 電...

上海閥門廠家湖泉電動軟密封閘閥若已經由設計單位選定Z945X-10/16Q電動軟密封閘閥型號,請按Z945X-10/16Q電動軟密封閘閥型號直接向我們標光閥門銷售部訂購。 當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙...軟密封電動閘閥采用*質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸精確的特點,電動彈性座封閘閥的閘板具有互換的...若已經由設計單位選定Z945X-10/16Q電動軟密封閘閥型號,請按Z945X-10/16Q  dn800電動軟密封閘閥型號直接向我們湖泉閥門銷售部訂購。當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙...

上海湖泉軟密封電動閘閥采用*質的球墨鑄鐵或碳鋼鑄造而成,具有強度高、重量輕,幾何尺寸精確的特點,電動彈性座封閘閥的閘板具有互換的... 電動軟密封閘閥Z945X-10Q DN65簡介: Z945X鑄鋼電動軟密封閘閥是一種橡膠(NBR)密封閘閥,廣泛用于電力、水力、冶金、化工、城建等行業的給排水管路系統,軟密封閘...電動暗桿彈性座封閘閥 產品型號 Z945X、 公稱通徑 DN40-DN800 壓力范圍 1.0-1.6MPa 閥體材質 球墨鑄鐵、鑄鋼、不銹鋼 【產品用途】 Z945X彈性座軟密封閘閥廣泛...Z945X電動軟密封閘閥 大口徑軟密封閘閥 Z41X明桿彈性軟密封閘閥 Z45X暗桿軟密封閘閥 軟密封閘閥Z45X-16Q 執行標準 名稱 設計及制造 結構長度 試壓標準 側法蘭尺...貨號:Z945X-10 型號:Z945X-10 連接形式:法蘭 主體材料:球墨鑄鐵 公稱通徑:DN50-2000 適用介質:水 密封形式:軟密封型 標準:國標 外形:中型 流動方向:雙向 驅動方式:電動...

上海湖泉軟密封電動閘閥DN800大口徑軟密封閘閥 Z945X-10Q電動彈性座封閘閥支持定制 簡介 引進歐州高科技閥門制造技術所生產的彈性座封閘閥,RRHX閘閥利用閘門整體包膠產生形補償任用達到良好的密封效果,徹底...電動軟密封閘閥Z945X-10Q電動暗桿軟密封座封閘閥 智能型關閉時,密封面可以只依靠介質壓力來密封,即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封...電動軟密封閘閥 Z945X-10Q智能型電動閘閥 廠家直供特別適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃?xì)馀c煤氣等,軟密封閘閥也可廣泛用于自來水、污水、建...Z945X-10Q電動鑄鐵閘閥 DN300智能型污水處理閘閥 軟密封閘閥特別適用于生活飲用水系統、食品醫藥行業、工業給排水及污水處理、天燃?xì)馀c煤氣等,軟密封閘閥也可廣泛用于自來水...

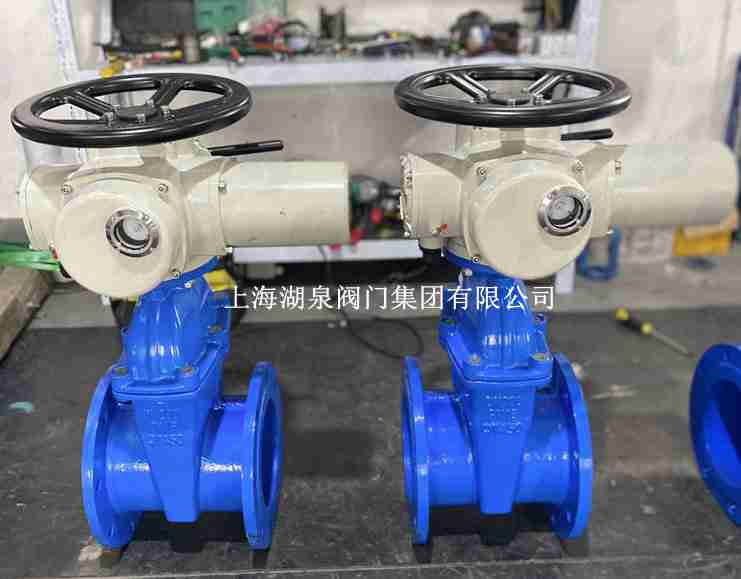

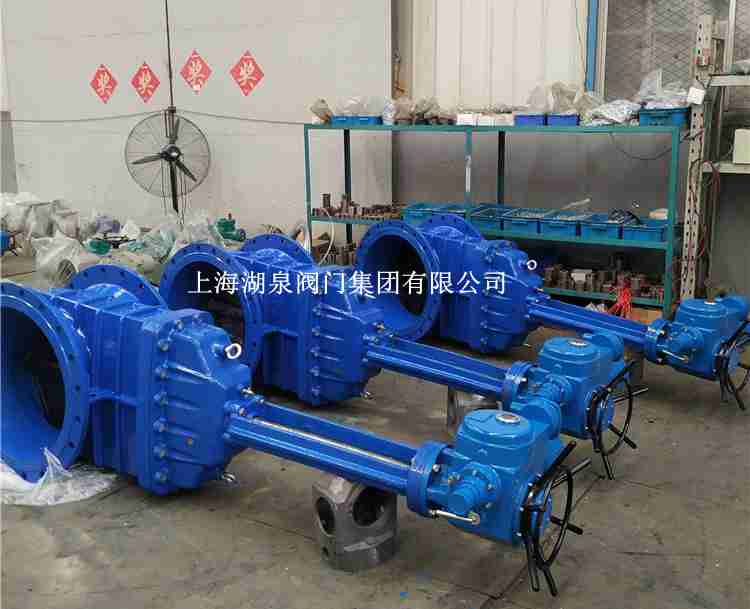

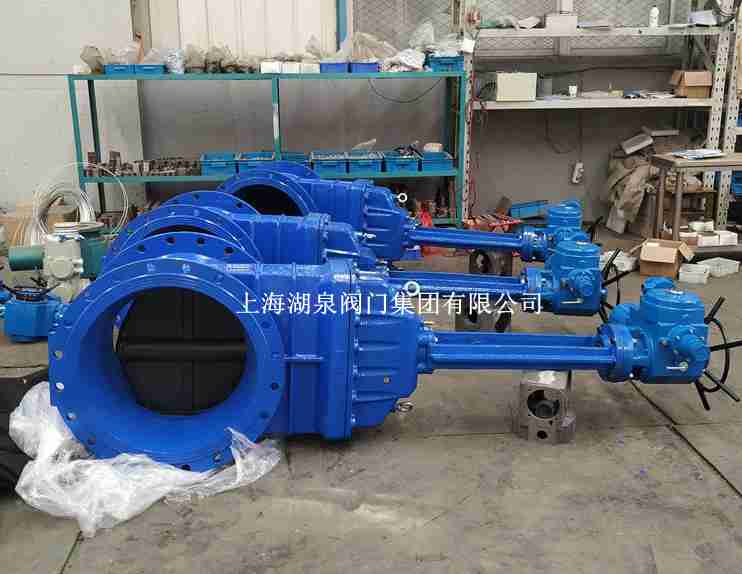

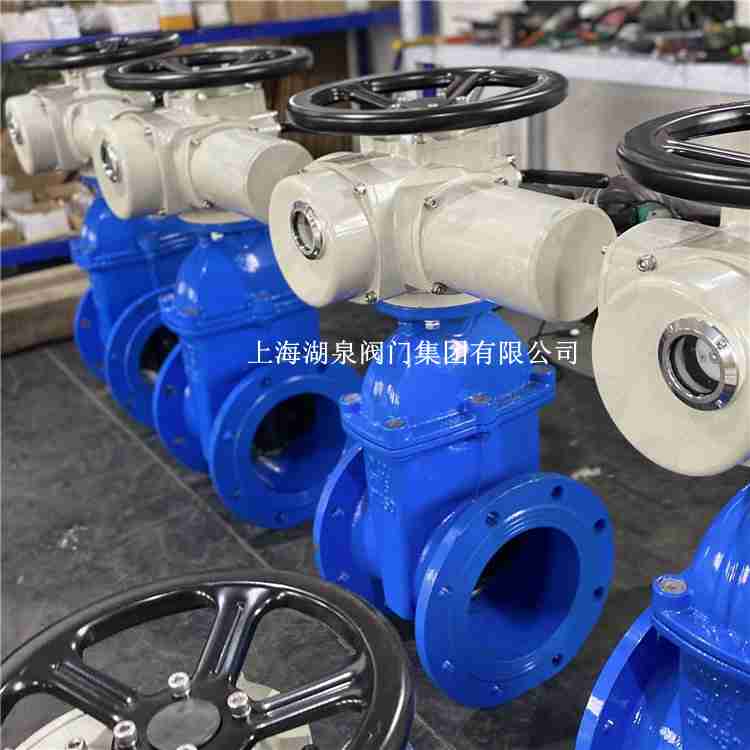

Z945X-10Q DN800 電動軟密封閘閥生產廠家主要零部件材料

名稱		材料
1	閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
2	閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
3	內六角螺栓	碳化處理
4	密封圈	丁腈橡膠
5	閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
6	閥桿	不銹鋼
7	"O"形密封圈	丁腈橡膠
8	止推軸承	錫青銅
9	螺栓	不銹鋼
10	壓蓋	球墨鑄鐵、鑄鋼
11	防塵罩	丁腈橡膠

通用型號：Z945X-10Q  Z945X-16Q
公稱通徑：DN50mm~DN500mm
使用溫度：≤80℃
使用介質：清水、污水、氣體
加長范圍：1米~16米（可定制）
閥體材質：QT450（球墨鑄鐵）
閥桿材質：304、316（不銹鋼）
密封特性：彈性橡膠軟密封
驅動方式：電動附帶手輪機構
連接標準：GB/T4216.3-1984
結構長度：GB/T12221-1989
壓力試驗：GB/T13927-1992

Z945X-10Q DN800 電動軟密封閘閥生產廠家尺寸

N	500	600	700	800	900	1000	1200
L	457	508	660	720	780	840	960
H（手 輪）	1480	1665	2200	2800	2800	3000	3000
H（傘齒輪）	1650	1900	2350	2950	2950	3150	3150
H（電 動）	電動裝置可由用戶


 Z945X-10Q DN800 電動軟密封閘閥生產廠家主要外形尺寸

DN	L	D	D0	D1	b	f	z×Φd
50	178	165	125	99	20	3	4×Φ19
65	190	185	145	118	20	3	4×Φ19
80	203	200	160	132	22	3	8×Φ19
100	229	220	180	156	24	3	8×Φ19
125	254	250	210	184	26	3	8×Φ19
150	267	285	240	211	26	3	8×Φ23
200	229	340	295	266	26	3	8×Φ23
250	330	395	350	319	28	3	12×Φ23
300	356	445	400	370	28	4	12×Φ23
350	381	505	460	429	30	4	16×Φ23
400	406	565	515	480	32	4	16×Φ28
450	432	615	565	530	32	4	20×Φ28
500	457	670	620	582	34	4	20×Φ28
600	508	780	725	682	36	5	20×Φ31
