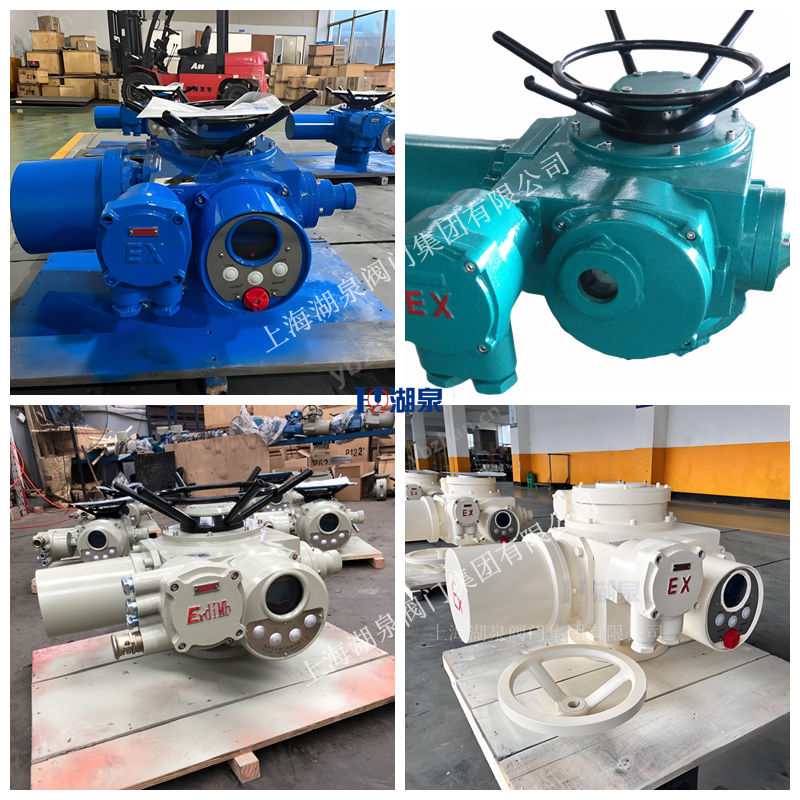

產品名稱:上海Z20-18W/Z/T 閥門電動執行器[ 2026-03-05 ]
Z20-18W/Z/T是一款整體調節型閥門電動執行器,屬于多回轉閥門電動裝置(Z型)。該產品主要用于驅動閥瓣做直線運動的閥門,如閘閥、截止閥、隔膜閥等,實現對閥門的開啟、關閉或調節控制,是遠程、集中和自動控制閥門不可或缺的驅動設備。
產品概述與型號解讀
-
Z:代表多回轉閥門電動裝置。
-
20:表示輸出轉矩為20 N·m。
-
18:表示輸出轉速為18 r/min。
-
W:通常代表戶外型。
-
Z/T:代表整體型或整體調節型。
綜合來看,Z20-18W/Z/T是一款額定輸出轉矩20N·m、轉速18r/min,具備戶外防護能力和整體調節功能的電動執行器。
主要類型與功能特點
-
按控制方式分類:
-
常規型:基本開關控制功能。
-
整體型:將控制單元與執行機構集成一體。
-
整體調節型:在整體型基礎上增加了調節功能,可接收連續控制信號(如4-20mA)實現對閥門開度的精確調節。
-
按防護類型分類:
-
戶外型:具備IP55或更高(可定制IP67)的防護等級,適用于戶外環境。
-
隔爆型:符合防爆標準,適用于存在爆炸性氣體環境的場所,如煤礦非采掘工作面或工廠特定區域。
技術參數與性能
-
電源:電機通常采用三相交流380V(或220V),50Hz電源;控制線路電壓為220V/50Hz;遠程控制電壓支持24V DC。
-
工作環境:
-
環境溫度范圍一般為-20℃至+60℃,特殊訂貨可擴展至-60℃至+80℃。
-
相對濕度≤90%(25℃時)。
-
工作制:通常為短時工作制,持續工作時間為10分鐘。
-
性能標準:普通型產品性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》;隔爆型產品性能符合GB3836.1-2000、GB3836.2-2000及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。
結構與設計特點
-
結構緊湊:體積小,重量輕,外形美觀。
-
性能穩定可靠:控制系統先進,功能齊全。
-
模塊化設計:模塊組件互換性高,配套簡單,使用維護方便。
-
信號制式多樣:支持多樣化的控制信號樣式,適應不同的自動化系統需求。
典型應用領域
憑借其可靠性和適應性,該系列電動執行器被廣泛應用于多個工業領域,包括電力、冶金、石油、化工、造紙、污水處理、天然氣、水處理、燃氣熱力、造船、鋼鐵、建材等行業的生產過程自動控制。
