一、 產品型號與基本參數
-

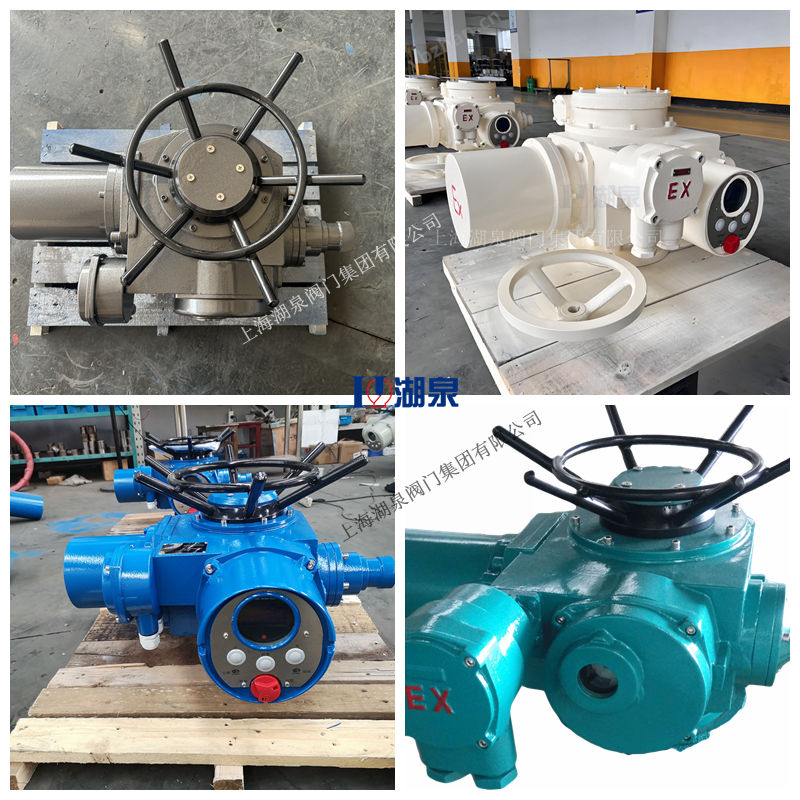

型號解讀:型號“Z20-18W/Z/T”中,“Z”代表多回轉閥門電動裝置,“20”通常指輸出扭矩等級(如200 N·m),“18”表示輸出轉速(18 r/min),“W”表示戶外型設計,“Z/T”分別代表整體式結構與調節型功能。
-
核心參數:其典型輸出扭矩為200 N·m,輸出轉速為18 r/min。電機功率通常為0.37 kW或0.55 kW,電源標準為三相380V/50Hz。
-
適用范圍:該裝置適用于閘閥、截止閥、隔膜閥、柱塞閥、節流閥、水閘門等閥門類型,廣泛應用于電力、鋼鐵、石油、化工、造紙、污水處理等行業。
二、 主要技術特點與功能
-
整體一體化設計:該裝置是整體式電裝,將控制模塊與執行機構集成于一體,簡化了安裝、調試與檢修流程,有助于節省安裝成本并縮短工程周期。
-
調節與控制功能:作為調節型產品,它可接收中央控制室DCS或PLC發出的4-20mA模擬量控制信號,實現精確的閥門開度調節,并同步輸出4-20mA閥位反饋信號。裝置支持現場按鈕操作、遠程控制、集中控制及自動控制等多種模式。
-
可靠的保護機制:產品具備行程限位與過力矩限位雙重保護功能,并內置相序識別及缺相保護,保障閥門與驅動裝置的安全運行。
-
良好的環境適應性:戶外型(W)設計提供防塵、防雨及防輕腐蝕能力,防護等級通常為IP65或更高。產品符合JB/T8528-1997《普通型閥門電動裝置技術條件》標準。
-
手動/電動切換:采用半自動手電動切換機構,在斷電情況下可通過手動操作完成閥門的啟閉或調節。
三、 產品系列與選型參考
Z20-18W/Z/T屬于Z型多回轉電動裝置系列中的一員。該系列產品覆蓋了從50 N·m至500 N·m等多種扭矩等級,以及不同輸出轉速,以滿足不同規格閥門的驅動需求。常見的同系列型號包括Z10-18W、Z30-18W、Z45-24W等。
