產品名稱：Z60H-16C/Z61H-16C鑄鋼焊接閘閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
本公司所生產的“上SQ泉”牌Z60H-16C/Z61H-16C鑄鋼焊接閘閥適用于公稱壓力PN16.0-32.0Mpa，工作溫度≤425℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。適用介質為水、油品、酸性介質等。操作方式有手動、齒輪傳動、電動等。
鑄鋼焊接閘閥技術工藝優勢：
1、殼體采用鍛造及鑄造兩種工藝選項，外觀光潔，組織均勻，滿足高溫高壓要求；視用戶需求可提供全系列全鑄鋼閘閥；
2、特殊材料配對，確保密封面高硬度及硬度差；精密研磨，光潔如鏡，耐磨耐蝕，有效延長使用壽命；
3、背密封設計，有效保護密封填料，杜絕跑冒滴漏；
4、高壓水強度，高壓氣體強度，無損檢測等多道檢測，全面控制承壓件質量；
5、閥桿表面經精密磨削及硬化處理，抗擦傷耐腐蝕，有效地減輕啟閉力矩，操作更輕松；
6、采用特殊緩蝕填料結構設計，耐溫耐壓，無腐蝕，自動潤滑，減輕啟閉摩擦，避免對閥桿表面的腐蝕，進而免除外漏；
7、雙向承壓密封設計，滿足各類特殊工況的苛刻要求；
8、嚴格手工配研，確保雙側密封面吻合度90%以上，實現氣泡級出廠密封檢測；
9、Z60H/Y系列獨特的閘板彈性槽設計，自動補償加工誤差，適應高溫工況，避免咬死；Z62Y系列為雙閘板設計，閘板自動矯正加工誤差，始終保持密封面100%吻合度，特別便于用戶現場維修保養；
10、閥蓋自緊密封設計，壓力越高，密封越可靠；
產品性能參數：
Z60H-16C/Z61H-16C鑄鋼焊接閘閥主要性能參數 零件名稱CStoASTMAStoASTMSStoASTMA105F22F304(L)F316(L)閥體A105A182F22A182F304(L)A182F316(L)閥座A276420A276304A276304(L)A276316(L)閘板A182F430&410A182F304A182F304(L)A182F316(L)閥桿A182F6A182F304A182F304(L)A182F316(L)墊片316夾柔性石墨316夾PTFE閥蓋A105A182F22A182F304(L)A182F316(L)螺栓A193B7A193B16A193B8A193B8M銷釘A276420A182F304填料壓套A276410A182F304(L)A182F316(L)活節螺栓A193B7A193B16A193B8A193B8M填料壓板A105A182F11A182F304(L)A182F316(L)螺母A1942HA1944A1948A1948M閥桿螺母A276420鎖緊螺母A1942HA1944A1948A1948M銘牌SS手輪A197墊片A473431填料柔性石墨PTFE適用介質 水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等適用溫度 —29℃～425℃—29℃～540℃—29℃～200℃注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
產品訂貨須知：
一、①鑄鋼焊接閘閥產品名稱與型號②鑄鋼焊接閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的鑄鋼焊接閘閥閥型號，請按鑄鋼焊接閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
感謝您訪問我們的網站【http://www.carolqueen.com.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
上一篇：Z41Y-16I、Z40Y-16I鉻鉬鋼法蘭閘閥 / 下一篇：Z941W-16P(R)電動不銹鋼閘閥
閥門資訊

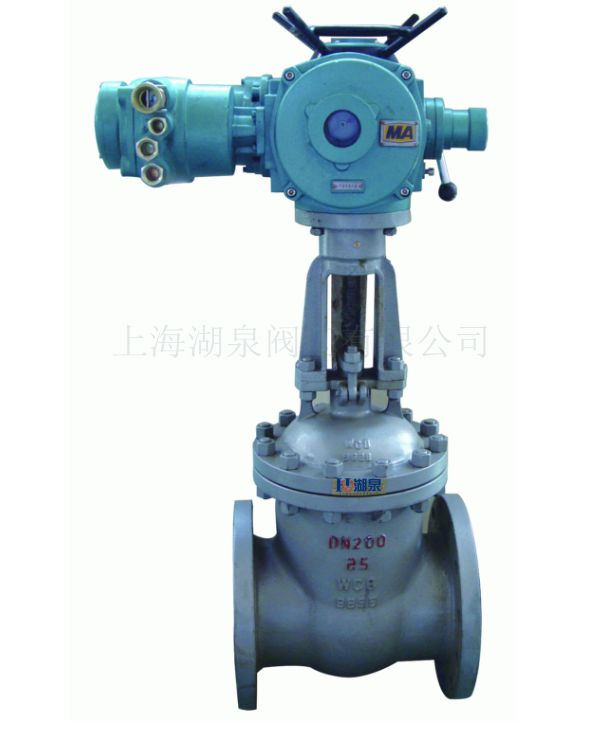

寧夏礦用隔爆型電動閘閥廠家，寧夏礦用
