閥門種類及型號圖片

[ 2022-06-28 ]

閥門種類及型號圖片大家知道嗎？現在閥門的類型和材料種類越來越多，閥門型號的編制也越來越多; 閥門型號通常應表示閥門類型連接形式、結構特點、驅動方式、公稱壓力、密封面材料、閥體材料等參數。閥門型號的標準化對閥門的設計、選用、經銷，提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要;目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出自己的型號編號方法。
閥門種類及型號圖片

1、開斷用：用來接通或切斷管路介質，如截止閥、閘閥、球閥、蝶閥等。
2、調節用：用來調節介質的壓力和流量，如調節閥、減壓閥。
3、止回用：用來防止介質倒流，如止回閥。
4、分配用：用來改變介質流向、分配介質，如三通旋塞、分配閥、滑閥等。
5、安全閥：在介質壓力超過規定值時，用來排放多余的介質，保證管路系統及設備安全，如安全閥、事故閥。
6、其它特殊用途：如疏水閥、放空閥、排污閥等。

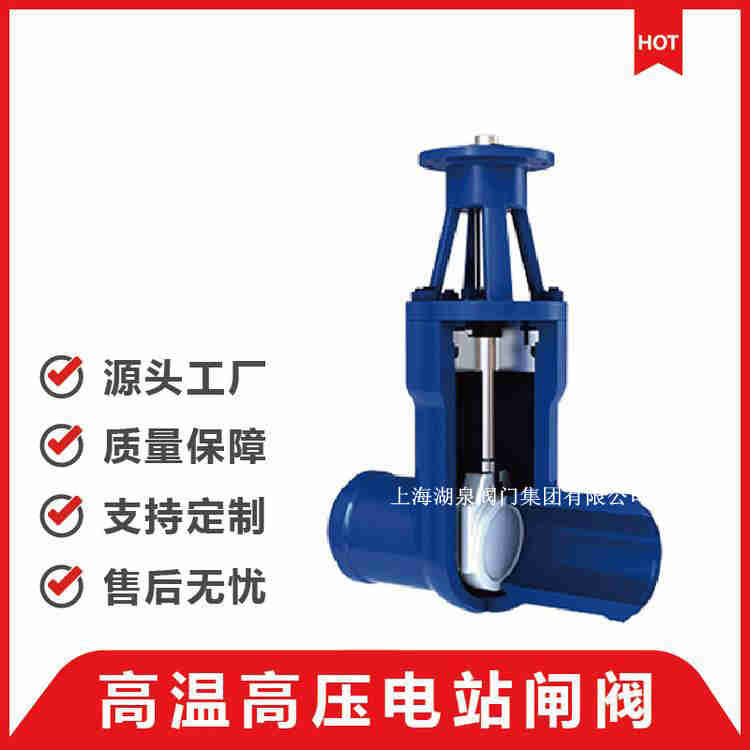

灰鑄鐵閘閥型號：Z45T-16、Z41T-16、Z15T-16
球墨鑄鐵閘閥型號：Z45X-16Q、Z41X-16Q、Z45T-16Q、Z41T-16Q、Z945X-16Q、Z941X-16Q
鑄鋼閘閥型號：Z41H-16C、Z641H-16C、Z941H-16C

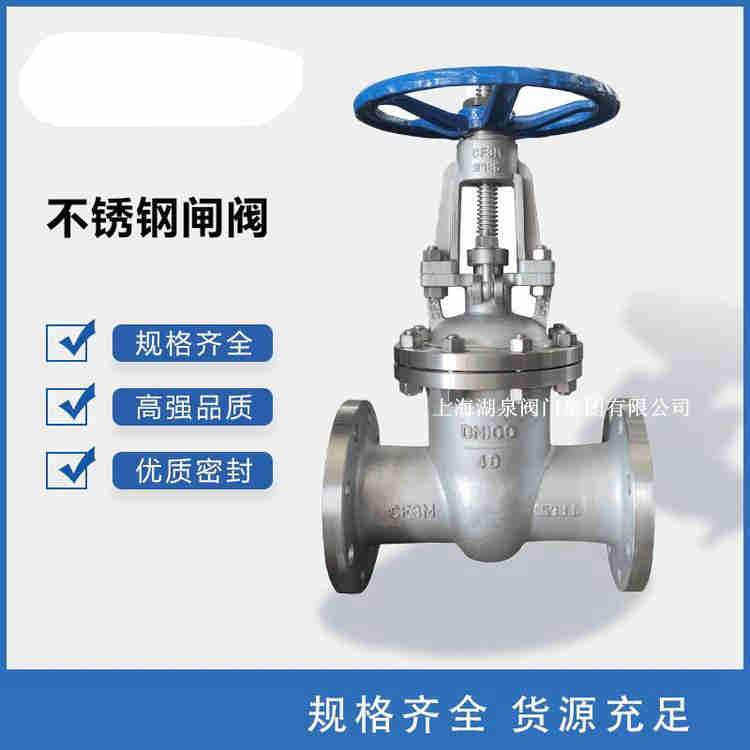

不銹鋼閘閥型號：Z41W-16P、Z641W-16P、Z941W-16P

閥門的型號由七個單元組成，例如：Z961Y-100I DN150。
第一單元，表示閥門的類型，如Z表示閘閥，A表示安全閥，D表示蝶閥。

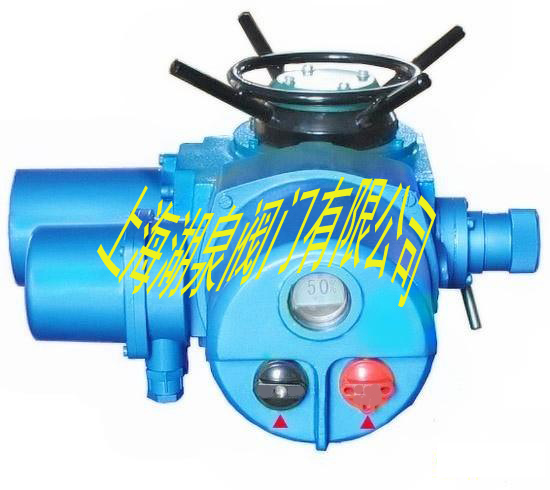

第二單元，表示傳動方式，如9表示電動，6表示氣動，7表示液動。
第三單元，表示連接形式，如6表示焊接，4表示法蘭。
第四單元，表示結構形式，如1表示單閘板。
第五單元，表示密封面及襯里材料代號，如Y表示硬質合金，X表示橡膠。
第六單元，表示公稱壓力數值，用阿拉伯數字直接表示，該數值是MPa單位下數值的10倍。如100表示公稱壓力是10MPa。
第七單元，表示閥體材料，如I表示鉻鉬鋼。
第八單元，表示外形尺寸，如dn150表示口徑150。
