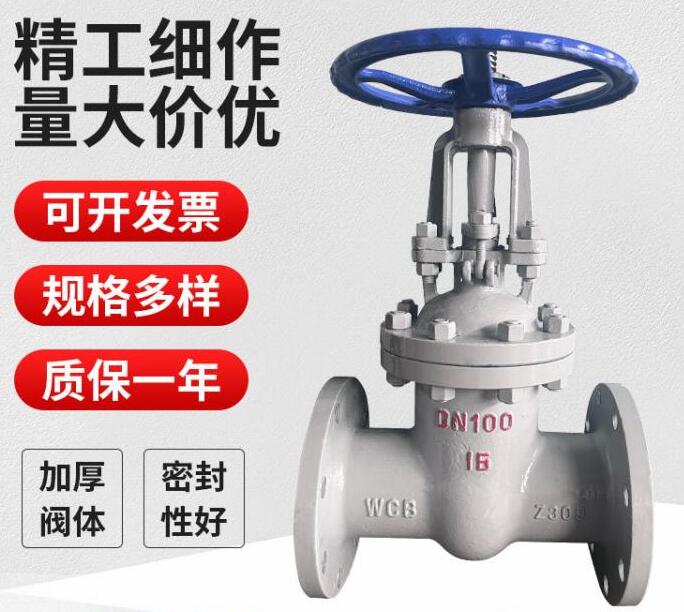

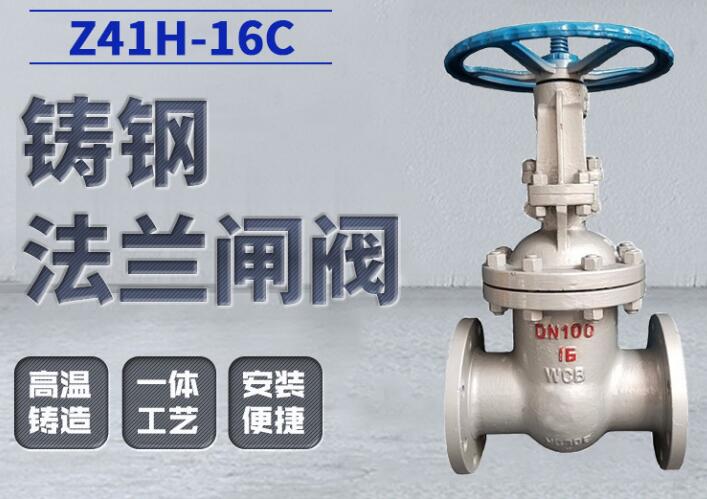

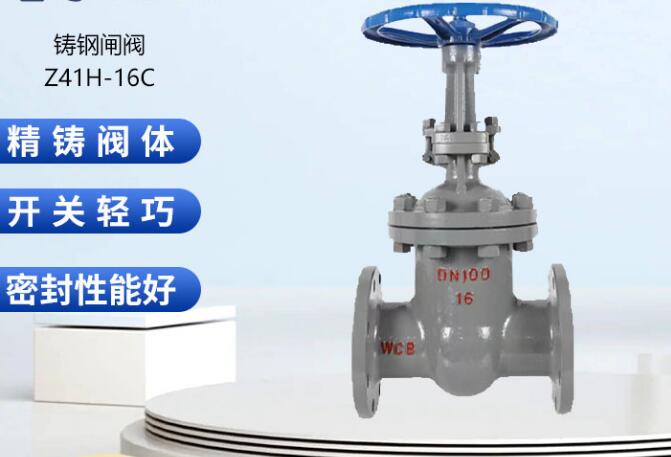

手動閘閥Z41H_25 DN100解讀及性能參數
手動閘閥Z41H-25 DN100的解讀如下： Z 代表該閥門是閘閥。 41H 中的 4 代表閥門的連接方式是法蘭連接，1 代表明桿，H 代表硬密封。 25 代表閥門的壓力等級為25公斤壓力。 DN100 代表閥門的公稱通徑為100毫米。 這個型號的手動閘閥通常用于需要手動操作，通過法蘭連接方式安裝在管道上，具有明桿和硬密封的特點，適用于需要承受25公斤壓力等級的工況，并且其通徑為100毫米。這種閥門廣泛應用于各種工業管道系統中，包括自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等，作為調節和截流裝置使用。它的適用溫度范圍廣泛，從-20℃到425℃都能適用，并且可以根據不同的介質和工況條件選擇不同的材質，如鑄鋼、碳鋼等，以滿足特定的使用要求。
公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K公稱通徑或口徑：DN10～1000、NPS 1/2 ～36"驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閘閥具有許多優點，因此使用范圍很廣。通常DN≥50mm的管路作為切斷介質的裝置都選用閘閥，甚至在某些小口徑的管路上（如DN15～40mm），仍保留了一部分閘閥。
閘閥的種類1)根據閘板的構造主要分為兩大類。①平行式閘閥－－密封面與垂直中心線平行，即兩個密封面互相平行的閘閥。②楔式閘閥－－密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。楔式閘閥中又有雙閘板、單閘板及彈性閘板之分。(1)根據閥桿的構造又分為兩大類。①明桿閘閥－－閥桿螺母在閥蓋或支加上，開閉閘板時，用旋轉閥桿螺母來實現閥桿的升降。②暗桿閘閥－－閥桿螺母在閥體內與介質直接接觸，開閉閘板時用旋轉閥桿來實現。
|
Z41產品型號
|
工稱壓力/PN
|
工作壓力 / MPa
|
適用溫度 / ℃
|
適用介質
|
|---|---|---|---|---|
|
Z41H-16C、25
|
16、25
|
1.6、2.5
|
≤ 425
|
水、蒸汽、油品
|
|
Z41Y-16C、25
|
||||
|
Z41W-16P、25P
|
16、25
|
1.6、2.5
|
≤ 150
|
弱腐蝕性介質
|
|
Z41Y-16P、25P
|
||||
|
Z41W-16R、25R
|
||||
|
Z41Y-16R、25R
|
||||
|
Z41Y-16I、25I
|
≤ 550
|
油品、蒸汽
|
||
|
Z41Y-16V、25V
|
≤ 570
|
水、蒸汽、油品
|
||
|
Z41H-40~200
|
40~200
|
4.0~20.0
|
≤ 425
|
水、蒸汽、油品
|
|
Z41H-40I~200I
|
40~200
|
4.0~20.0
|
≤ 550
|
水、蒸汽、油品
|
|
Z41H-40P~200P
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸類
|
|
Z41H-40R~200R
|
40~200
|
4.0~20.0
|
≤ 200
|
硝酸類
|
|
型號
|
材料
|
|||
|
閥體、閥蓋
|
閥桿
|
密封面
|
填料
|
|
|
Z41H-16C、25
|
碳素鋼
|
鉻不銹鋼
|
堆焊鐵基合金
|
石棉石墨或柔性石墨
|
|
Z41Y-16C、25
|
堆焊硬質合金
|
|||
|
Z41W-16P、25P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
本體材料
|
石棉石墨或柔性石墨
|
|
Z41Y-16P、25P
|
堆焊硬質合金
|
|||
|
Z41W-16R、25R
|
鉻鎳鉬鈦不銹鋼
|
鉻鎳鉬鈦不銹鋼
|
本體材料
|
|
|
Z41Y-16R、25R
|
堆焊硬質合金
|
|||
|
Z41Y-16I、25I
|
鉻鉬合金鋼
|
鉻鉬合金鋼
|
堆焊硬質合金
|
|
|
Z41Y-16V、25V
|
鉻鉬釩鋼
|
鉻鉬釩鋼
|
堆焊硬質合金
|
柔性石墨
|
|
Z41H-40~200
|
碳鋼
|
鉻不銹鋼
|
碳鋼+Cr13或硬質合金
|
柔性石墨
|
|
Z41H-40I~200I
|
鉻鉬鋼
|
合金鋼
|
合金鋼+硬質合金
|
柔性石墨
|
|
Z41H-40P~200P
|
鉻鎳鈦鋼
|
不銹鋼
|
不銹鋼或不銹鋼+硬質合金
|
柔性石墨
|
|
Z41H-40R~200R
|
鉻鎳鉬鈦鋼
|
不銹鋼
|
不銹鋼或不銹鋼+硬質合金
|
柔性石墨
|
Z41H、Z41Y、Z41W（PN25）閘閥尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
f |
z×ød |
H |
D0 |
重量 / kg |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4×ø14 |
175 |
200 |
4 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4×ø14 |
180 |
200 |
5 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4×ø14 |
210 |
220 |
6 |
|
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4×ø18 |
210 |
220 |
7 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4×ø18 |
350 |
220 |
18 |
|
50 |
250 |
160 |
125 |
100 |
20 |
3 |
4×ø18 |
358 |
250 |
25 |
|
65 |
265 |
180 |
145 |
120 |
22 |
3 |
8×ø18 |
373 |
280 |
35 |
|
80 |
280 |
195 |
160 |
135 |
22 |
3 |
8×ø18 |
435 |
300 |
50 |
|
100 |
300 |
230 |
190 |
160 |
24 |
3 |
8×ø23 |
500 |
350 |
65 |
|
125 |
325 |
270 |
220 |
188 |
28 |
3 |
8×ø25 |
614 |
400 |
100 |
|
150 |
350 |
300 |
250 |
218 |
30 |
3 |
8×ø25 |
674 |
450 |
135 |
|
200 |
400 |
360 |
310 |
278 |
34 |
3 |
12×ø25 |
818 |
500 |
180 |
|
250 |
450 |
425 |
370 |
332 |
36 |
3 |
12×ø30 |
969 |
550 |
207 |
|
300 |
500 |
485 |
430 |
390 |
40 |
4 |
16×ø30 |
530 |
560 |
400 |
|
350 |
550 |
550 |
490 |
448 |
44 |
4 |
16×ø34 |
1280 |
640 |
631 |
|
400 |
600 |
610 |
550 |
505 |
48 |
4 |
16×ø34 |
1450 |
640 |
900 |
|
450 |
650 |
660 |
600 |
555 |
50 |
4 |
20×ø34 |
1541 |
720 |
1013 |
|
500 |
700 |
730 |
660 |
610 |
52 |
4 |
20×ø41 |
1676 |
720 |
1166 |
|
600 |
800 |
840 |
770 |
718 |
56 |
5 |
20×ø41 |
1874 |
800 |
1258 |
|
700 |
900 |
955 |
875 |
815 |
60 |
5 |
24×ø48 |
2280 |
850 |
— |
|
800 |
1000 |
1070 |
990 |
930 |
64 |
5 |
24×ø48 |
2420 |
900 |
— |
