使用說明書應包括以下內容：

（1）閥門的分類、型號、規格、材質等；

（2）閥門的安裝、使用、檢查、維護等；

（3）閥門使用注意事項；

（4）配合使用附件的說明等。

二、驗收記錄

閥門驗收過程中應制定相應的驗收記錄，記錄內容應包括閥門的外觀、尺寸、材質等，閥門的試驗情況、試驗數據等，以及閥門的問題和處理情況等。

三、試驗報告

閥門的試驗報告是閥門驗收中非常重要的一部分，主要包括以下內容：

（1）試驗項目和試驗標準；

（2）試驗方法、過程和結果；

（3）質檢人員簽字。

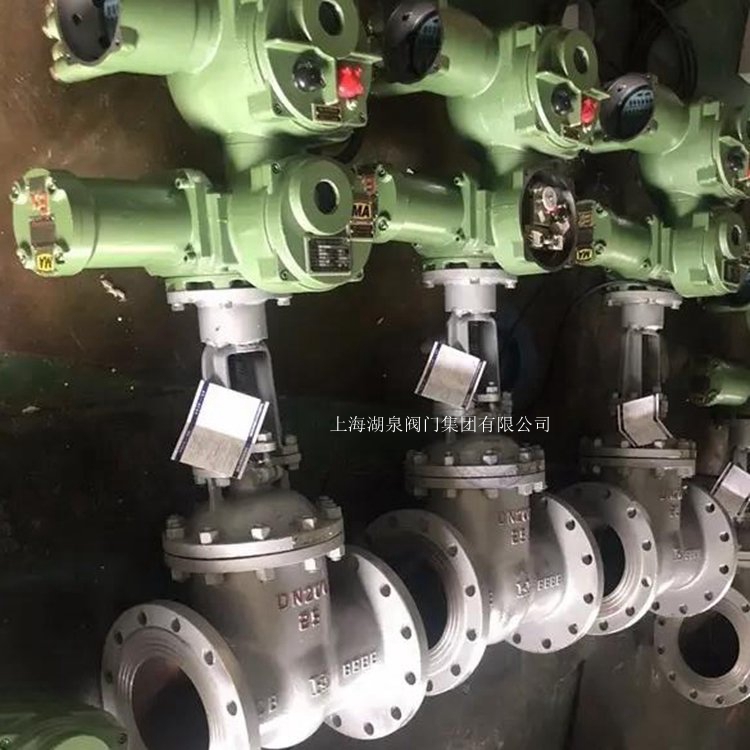

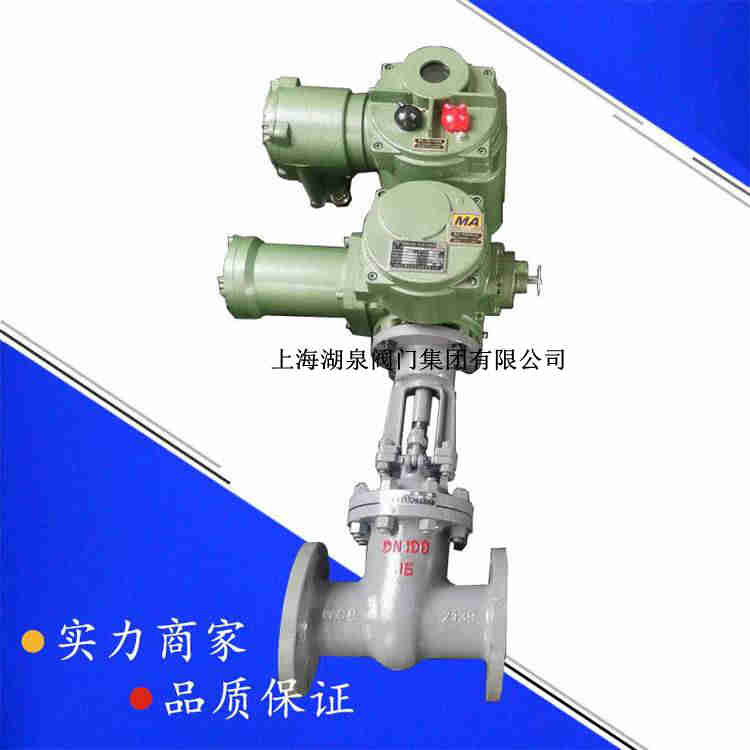

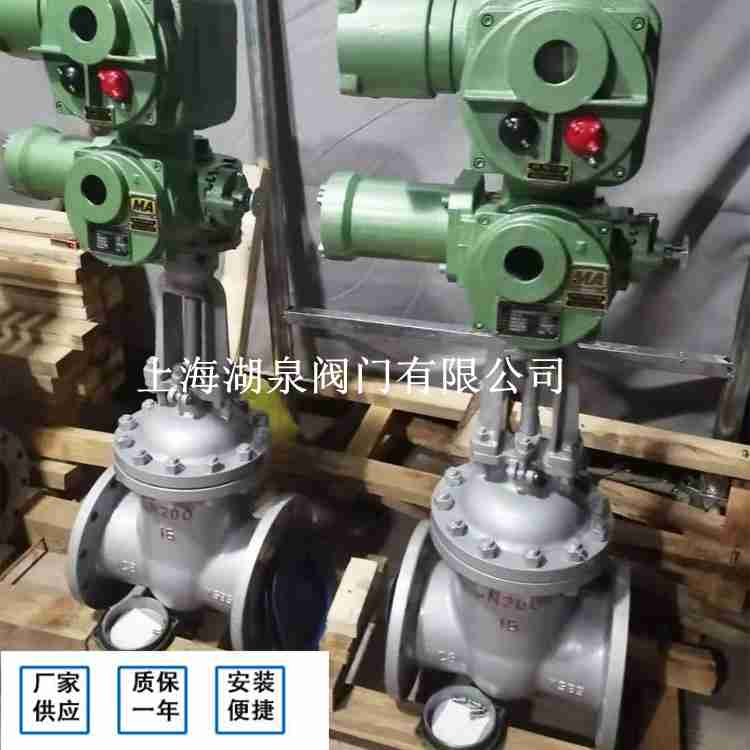

閥門試驗應符合相關標準和要求，試驗項目包括閥門的強度試驗、密封試驗、開啟和關閉力的試驗等，試驗結果應記錄在試驗報告中。閥門驗收資料涵蓋了閥門出廠資料、驗收記錄、試驗報告等，各個環節的資料都是閥門質量控制的重要依據，制作和保存要求嚴格。閥門驗收應根據相關標準和規范進行，以確保閥門質量和安全的運行。MA煤安電動閘閥主要用于煤礦，井下，一般這種防爆礦用電動閘閥，帶煤安電動閘閥，礦用防爆電動閘閥電源電壓有380V和660V,這種電動閘閥必須帶有煤安證才能進礦。電動裝置特點:擁有礦用證和煤安證,防爆型防護等級為IP68。適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。本產品的性能符合JB/T8528-1997的規定。防爆型的性能符合GB3836.1-2000及JB/T8529-1997的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。 整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成 。整體調節型電氣部分由調節 模塊TMK、 防爆礦用電動閘閥，帶煤安電動閘閥，礦用防爆電動閘閥，MZ941H-100C，MZB941H-100C礦用煤安證，隔爆型電動閘閥，MA煤安電動閘閥主要用于煤礦，井下，一般這種防爆礦用電動閘閥，帶煤安電動閘閥，礦用防爆電動閘閥電源電壓有380V和660V,這種電動閘閥必須帶有煤安證才能進礦接觸器等組成。控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。


1、電動裝置應具有紅外遙控操作功能，不但能通過紅外遙控收發器控制閥門的開、關、停，而且通過遙控器收發器和閥門電動裝置進行雙向通信，在顯示屏上對閥門的運行狀態進行實時監控。（根據現場實際情況配置5-10套紅外遙控收發器）。
2、電動裝置行程控制機構采用位置編碼技術，且在斷電狀態下具有斷電記憶性，手動操作電動裝置仍能保持行程數據與實際行程的一致性，閥體密封為Y(司太利合金）。
3、電動裝置遠程控制方式采用總線方式，通過礦用屏蔽電纜接入現場總線控制網絡，報警和狀態信號以及閥位均通過總線數據上傳，控制指令也通過總線下傳，實現數字化遠控和監視。
4、礦用電動閥門由閥門廠家配套多路組合式電控箱（相當于配電箱）及礦用電動閥門就地操作箱，實現每臺電動閥門能夠獨立供電；并配置能實現現場控制和監控的操作箱，能夠?qū)崿F(xiàn)就地及遠方控制并參與水泵的PLC控制。


MZ941H系列 安裝方便，調試簡單，調試運行后數年內不用維護保養，礦用隔爆型電動裝置和XBC－3×15/660（380）DZ或KXBC－15/660（380）DZ配套使用后，可與DCS系統銜接。爆型防護等級為：IP68,是少數擁有礦用煤安證和防爆證的企業之一。礦用防爆電動閘閥適用于煤礦,易燃易爆的場合,安全系數高、操作功能強、性能穩定等。隨著煤礦開采自動化的提高，井下各種管道上的手動閥已無法滿足自動控制要求，部分礦井改造時采用液壓閥和電液閥，但液壓閥和電液閥的密封件容易老化，每年都要進行維護保養，壓差大時要手工降壓后才能打開，也無法直接進入DCS系統控制。

隔爆型閥門電動裝置與閥門組裝后，必須對力矩控制器、行程控制器、開度指示器分別進行調整，擁有礦用證和煤安證,防爆型防護等級為IP68。適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。


整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成。整體調節型電氣部分由調節 模塊TMK、接觸器等組成。控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。


調節模塊可接收和輸出4～20ma標準信號。電氣元件安裝在一塊可翻轉的板上，以便對力矩控制、行程控制器、開度機構進行調整。按鈕盒上有三個按鈕，中間為現場/遠控轉換按鈕，其左邊現場關閥按鈕，右邊為現場開閥按鈕，蓋上按鈕盒為遠方控制，打開蓋子為現場操作。方可使用；調整前，必須檢查開度指示器上的電位器是否已脫開（把電位器軸上齒輪的緊定螺釘松開即可），以防損壞；檢查電機的旋向，控制線路是否正確，以防電機失控。
