閘閥：閘閥是轉動手輪,使閥桿做升降運動,手輪本身位置不變。

截止閥：截止閥在做開啟關閉時,是上升閥桿式的,也就是說轉動手輪,手輪會跟著閥桿一起做旋轉和升降運動。


閘閥：閘閥要求全開或者全關,而截止閥則不需要。截止閥有規定進口和出口方向,閘閥沒有進出口方向要求。另外,閘閥只有全開或全關兩種狀態，閘板啟閉的行程很大,啟閉時間長。

截止閥：截止閥的閥板運動行程要小得多,并且截止閥的閥板可以在運動中停在某一處 ,做流量調節使用。而閘閥是只能做截?cái)嗍褂?沒有其他功能。

閘閥：因?yàn)殚l閥是只能全開全關的,當其處于全開狀態時,整個管路中的流道是直通的,流體介質在流經閥體通道時,沒有任何阻擋,流阻幾乎為零。

截止閥：而截止閥,介質在流經閥體通道時, 流向是自上而下的,受到閥板的阻力較大。

 1、結構

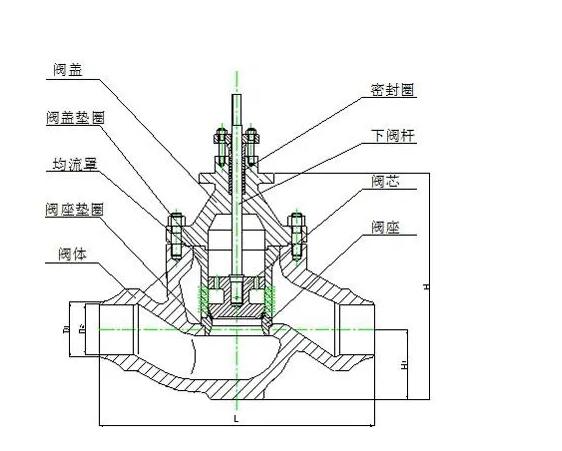

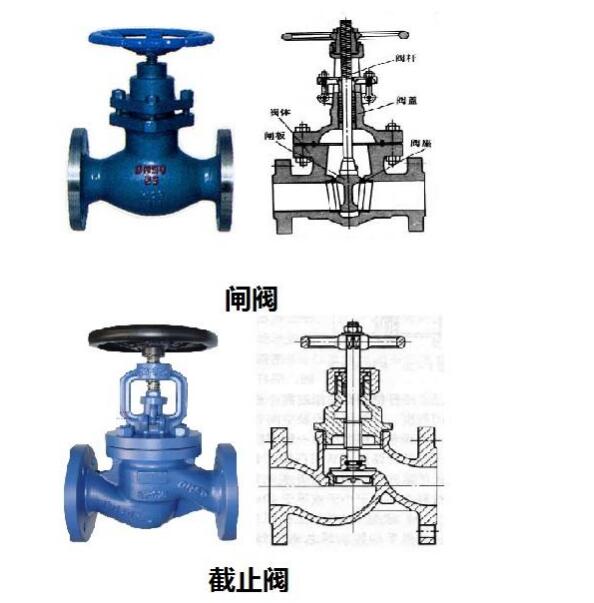

截止閥有球形、錐度和平面的閥芯，向下壓到閥座上密封，截止閥的閥瓣是平行于流體的。閘閥閥芯為閘板，向下卡到前后閥座上密封。閘閥的閥瓣為一閘板，且與流體的方向垂直。

2、工作原理

截止閥工作是上升閥桿式，手輪跟著閥桿一起做旋轉和上升運動。閘閥工作是手輪旋轉，閥桿做上升運動。

 3、安裝方式

截止閥安裝時介質可以從閥芯的下方和上方進入，而閘閥的流向從下方和上方進入的效果都是一樣的。閘閥沒有進出口方向要求，截止閥有規定進口和出口。

4、對流體的阻力

閘閥對流體的流動阻力比較小，其中普通閘閥的流動阻力系數約為0.08-0.12，開啟關閉力小。其介質是可以兩個方向流動的。而普通的截止閥的阻力系數約為3.5-4.5。

 5、流量和功能

閘閥要求全開，截止閥不要求全開。截止閥一般用于壓力流量控制，閘板閥用于隔離。
