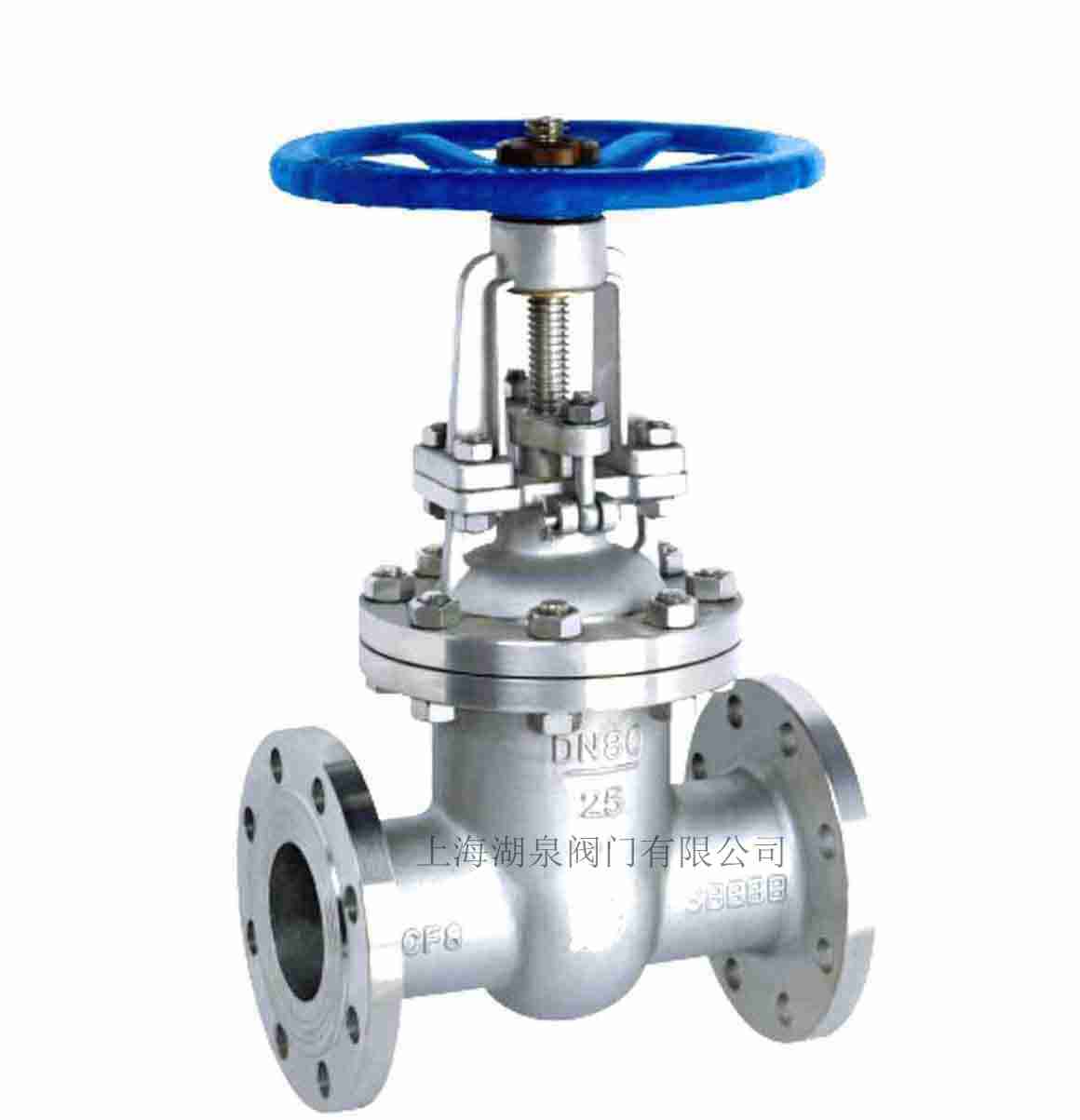

不銹鋼閘閥型號及價格、尺寸對照表

不銹鋼閘閥材質分為304不銹鋼閘閥，316不銹鋼閘閥，321不銹鋼閘閥。表示方法為：Z41H-16P
 閘閥的主要型號：
法蘭鑄鋼閘閥：Z41H、Z41Y
不銹鋼閘閥：Z41W
軟密封暗桿閘閥：Z45X
軟密封明桿閘閥：Z41X
鑄鋼法蘭閘閥：Z41T、Z45T
螺紋閘閥： Z11T、Z14T、Z15X、Z11H、Z11Y、Z11W
刀閘閥： Z73W、Z73X、Z73Y 閘閥類型代號為Z;
2、閘閥的驅動方式代號由字母表示，常見的有2-電液動，9-電動，6-氣動，5-錐齒輪傳動，3-渦輪蝸桿;手動不需要寫出來;
4、閘閥的連接形式代號用字母表示，1-內螺紋，2-外螺紋，4-法蘭式，6-焊接時，7-對夾式，5卡箍，0-卡套;
6、閘閥結構形式代號，0-彈性閘板，1-明桿楔式單閘板閥，2-明桿楔式雙閘板閥，3-明桿平行式單閘板閥，4-明桿平行式雙閘板閥，5-暗桿楔式單閘板閥，6-暗桿楔式雙閘板閥，7-暗桿平行單閘板閥，9-暗桿平行雙閘板閥;
7、密封材料或襯里材料分別用R-奧氏體不銹鋼，T-銅合金，X-橡膠，S-塑料，N-尼龍塑料，F-氟塑料，H-Cr系不銹鋼，Y-硬質合金，J-襯膠，M-蒙乃爾合金，Tc-陶瓷;
8、閥體材料代號Z-灰鑄鐵，K-可鍛鑄鐵，Q-球墨鑄鐵，T-銅及合金，C-碳鋼，P-鉻鎳系不銹鋼，R-鉻鎳鉬系不銹鋼，V-鉻鉬釩鋼。 可以咨詢下專業生產不銹鋼閥門的廠家，不銹鋼閥門太籠統了， 球閥 、閘閥、 截止閥之類的價格都不一樣。上海湖泉生產不銹鋼閥門。工廠成本控制不一樣，場地，材質不一樣，價格肯定就不同的。

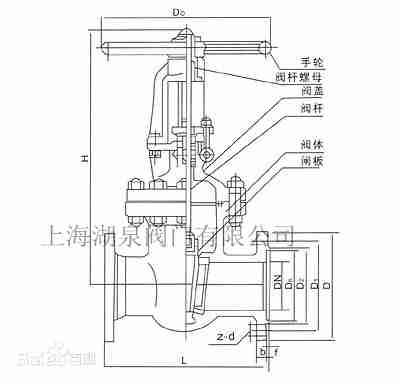

不銹鋼閘閥尺寸對照表

型號 公稱通徑 尺寸(mm) L D D1 D2 b-f z-Φd H D0 Z41W. 15 130 95 65 45 14-2 44 170 120 20 150 105 75 55 14-2 44 200 120 25 160 115 85 65 14-2 44 215 140 32 180 135 100 78 16-2 48 260 160 40 200 145 110 85 16-3 48 290 200 50 250 160 125 100 16-3 48 345 220 65 265 180 145 120 18-3 48 360 240 80 280 195 160 135 20-3 88 385 280 100 300 215 180 155 20-3 88 430 300 125 325 245 210 185 22-3 88 520 320 150 350 280 240 210 24-3 8-23 610 350 200 400 335 295 265 26-3 12-23 765 400 250 450 405 355 320 30-3 12-25 895 450 300 500 460 410 375 30-4 12-25 1145 500 350 550 520 470 435 34-4 16-25 1200 550 400 600 580 525 485 36-4 16-30 1400 600 450 650 640 585 545 40-4 20-30 1500 650 500 700 705 650 608 44-4 20-34 1630 700 600 800 840 770 718 48-5 20-41 1830 700

型號 公稱通徑 尺寸(mm) 　　　　　　　　　　　　　　L D D1 D2 b-f z-Φd H D0 　　　　Z41W-1.6MPa 15 130 95 65 45 14-2 4-14 170 120 20 150 105 75 55 14-2 4-14 200 120 　　25 160 115 85 65 14-2 4-14 215 140 　　32 180 135 100 78 16-2 4-18 260 160 　　40 200 145 110 85 16-3 4-18 290 200 　　50 250 160 125 100 16-3 4-18 345 220 　　65 265 180 145 120 18-3 4-18 360 240 　　80 280 195 160 135 20-3 8-18 385 280 　　100 300 215 180 155 20-3 8-18 430 300 　　125 325 245 210 185 22-3 8-18 520 320 　　150 350 280 240 210 24-3 8-23 610 350 　　200 400 335 295 265 26-3 12-23 765 400 　　250 450 405 355 320 30-3 12-25 895 450 　　300 500 460 410 375 30-4 12-25 1145 500 　　350 550 520 470 435 34-4 16-25 1200 550 　　400 600 580 525 485 36-4 16-30 1400 600 　　450 650 640 585 545 40-4 20-30 1500 650 　　500 700 705 650 608 44-4 20-34 1630 700 　　600 800 840 770 718 48-5 20-41 1830 800

1、公稱壓力：1.0MPa、1.6MPa、2.5MPa
2、殼體試驗壓力：P=1.5PN
3.密封試驗壓力：P=1.1PN
4、出口壓力：PN1.0MPa不銹鋼閘閥0.09~0.8MPa
PN1.6MPa不銹鋼閘閥0.10~1.2MPa
PN2.5MPa不銹鋼閘閥0.15~1.6MPa
5、適用介質：水
6、適用溫度：0℃～180℃
