產品名稱： D943F-16P dn600不銹鋼電動閥門產品說明書[ 2023-03-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、 D943F-16P dn600不銹鋼電動閥門產品介紹

上海湖泉閥門集團有限公司不銹鋼電動閥門生產廠家，我公司電動蝶閥具有結構簡單,密封性強,安全可靠,開啟輕便,質量可靠,維護方便等優點，該產品廣泛應用于,給排水,建筑系統,各種管道,消防管道,密封可靠,被廣泛應用于給排..我公司蝶閥型號齊全,品質保障.儀器儀表,電子產品價格公道,大量現貨配送便捷.keystone蝶閥進口歐美各品牌產品,堅持以“誠信,高效,優質,快捷”為經營理念,歡迎選購,D943F電動耐磨塵氣蝶閥的詳細資料:耐磨塵氣蝶閥主要性能: ·公稱壓力: 0.1 MPQ ·適用溫度 :10～300℃;-20～420℃;-30-500℃ ·適用介質:空氣、煤氣、煙氣及含塵氣體等行業。

二、 D943F-16P dn600不銹鋼電動閥門產品特點

1、我公司電動蝶閥采用彈性密封圈和三偏心多層次金屬硬密封結構,具有良好的耐腐蝕性,使用壽命長。
2、本閥采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能。
3、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
4、碟板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長。
5、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小。
6、本閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝。
7、驅動裝置可以多工位（旋轉90°或180°）安裝,便于用戶使用。

三、 D943F-16P dn600不銹鋼電動閥門產品主要技術參數及性能

公稱通徑DN(mm)	50～1200
公稱壓力	PN1.0、1.6、2.5MPa
法蘭標準	JB/T79、GB/T9113、HG20594-97
連接形式	法蘭式
閥板形式	垂直板式
流量特性	近似快開型
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1

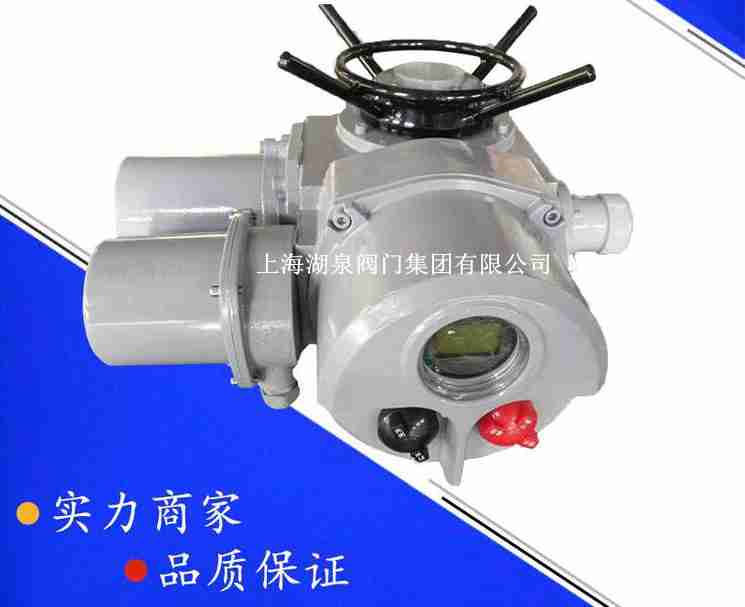

配置執行機構	可配PSQ、HQ、UNIC、361RS、HR等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

四、 D943F-16P dn600不銹鋼電動閥門產品介紹安裝連接尺寸

公稱通經(DN)	主要尺寸			法蘭尺寸
	主要尺寸			1.0MPa			1.6MPa			2.5MPa
	L1	H1	H	D	D1	z-Фd	D	D1	z-Фd	D	D1	z-Фd
50	108	530	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112	530	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114	565	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127	600	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140	640	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140	705	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152	775	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165	945	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178	1070	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190	1140	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216	1210	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222	1335	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229	1415	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267	1605	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292	1844	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318	2040	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	2255	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	2380	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	2640	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
