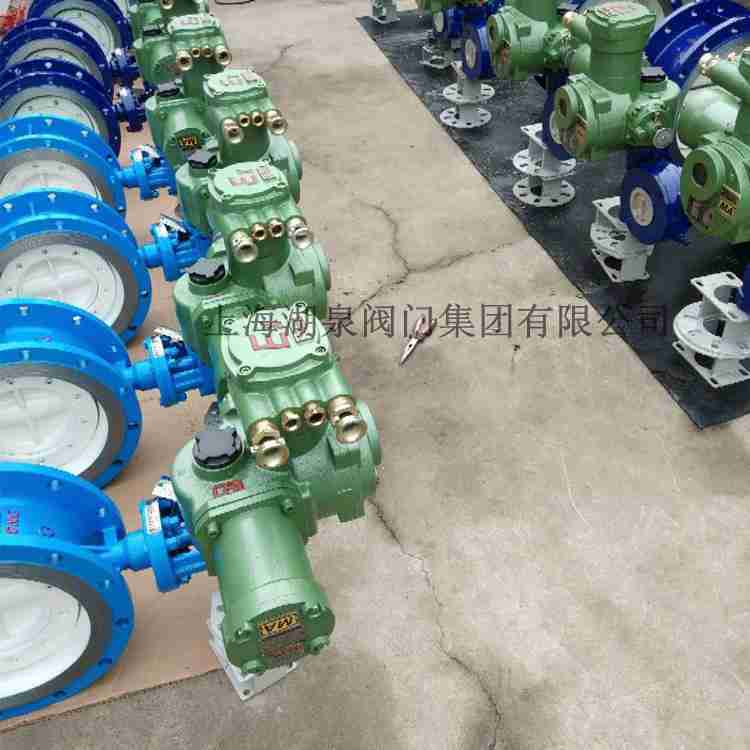

產品名稱：礦用防爆電動蝶閥wsd943f[ 2021-10-11 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、礦用防爆電動蝶閥wsd943f產品介紹
上海湖泉閥門瓦斯電動蝶閥主要是針對瓦斯特性設計的閥門，具有雙向承壓、雙向密封防腐蝕等特點。瓦斯蝶閥應用于煤礦瓦斯抽排系統的管路上,完全能滿足煤礦瓦斯高爆性和高腐蝕性介質下長期安全運 行的要求；該系列閥門全開、全關的時間快可達15秒以內，使瓦斯抽排系統的運行安全。和「KXB系列礦用隔爆型閥門電動裝置控制箱」配套使用后，可與DCS系統銜接，滿足煤礦設備全自動化生產的需求。雙向承壓軟密封瓦斯蝶閥，該礦用防爆電動蝶閥wsd943f采用密封圈變形補償結構，使失去的部分密封比壓得到補償，保證閥門在任意方向介質作用下，均能實現嚴密的關斷，解決了普通蝶閥只能單向承壓，反向容易泄露的缺陷；雙向承壓，雙向密封，正、反兩個方向均能達到零泄漏，特別適用需要雙流向密封功能的復雜管道系統中，可在多種氣體、液體、半流體及微顆粒粉末輸送管線或容器上作為控制介質向流動的啟閉機構。礦用防爆電動蝶閥wsd943f可在任意位置安裝。具有一定的自清能力，不需保養，而且密封性好、操作輕便。

二、礦用防爆電動蝶閥wsd943f產品主要技術參數及要求
設備安裝地點：具有混合氣體或煤塵危險的電動閥門站。
適用介質：含有瓦斯、煤塵、水、油等混合物。
環境溫度：-20～+60℃。
主要部件材料：閥體、蝶板：鑄鋼；閥桿：不銹鋼(2Cr13)。
適用環境：含有瓦斯、煤塵等性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％
)額定工作電壓：380V 660V
控制電壓：交流：6V、9V、12V、24V、36V
直流：6V、9V、12V、24V、36V
額定電源頻率：50Hz
額定控制電流：≤15A
電機：生產電動裝置廠家有煤安防爆電機。
信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流≤36mA（輸出）
閥門完全開啟完全關閉時間：≤1 分鐘
防爆標志：Ex dI Mb
防護等級：不低于 IP55
電動裝置配套礦用隔爆型，在閥門電控箱故障的情況下，能夠?qū)崿F(xiàn)手動開啟關閉閥門。
電動裝置輸出的大扭矩不應對閥門造成破壞，輸出的小扭矩能保證閥門的正常開啟，閥門輸出扭矩在現場可調。
配套電動裝置必須提供過力矩保護、行程保護、電機過熱保護、機械限位等功能。
三偏心結構，斜圓錐面密封形式：閥體密封面與密封圈之間不會產生干涉，也沒有磨損，使密封更安全可靠，壽命更長。
閥桿結構采用整根閥桿，蝶板在流道方向不會竄動，更有利于密封和啟閉的可靠性。
滿足煤礦瓦斯高爆性、高腐蝕性和煤塵顆粒介質下能長期、安全運行的要求。

三、礦用防爆電動蝶閥wsd943f用配套電動裝置
礦用防爆電動蝶閥wsd943f適用環境：含有瓦斯、煤塵等爆炸性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
額定工作電壓：AC660V或AC380V
額定電源頻率：50Hz
額定控制電流：≤10A
信號輸入阻抗：≤150Ω 信號輸出阻抗：≤700Ω 信號電流36mA（輸出）
礦用防爆電動蝶閥wsd943f環境溫度：-20~+40℃
防爆標志：ExdI Mb
防護等級：IP68
四、礦用防爆電動蝶閥wsd943f電動閥門控制箱

適用環境：含有瓦斯、煤塵等爆炸性混合物，但無破壞性絕緣性氣體環境，相對濕度：≤95％（+25℃時）。
額定工作電壓：AC660V或AC380V
額定電源頻率：50Hz
額定控制電流：≤15A
信號輸入阻抗：≤150Ω信號輸出阻抗：≤700Ω信號電流36mA（輸出）
環境溫度：-20~+40℃
防爆標志：ExdI Mb
防護等級：IP54
污染等級：3級
電氣保護功能和技術性能
（1）自帶相序鑒別保護單元，可自動識別、調整三相電源的相序，從而正確執行對閥門的開、關控制，
無需用戶每次上電都必須核對相序，調整電動裝置電機接線；
（2）自帶相序保護單元，在電源出現缺相時自動保護，避免電機缺相運行，燒毀電機；
（3）自帶漏電保護單元，在出現電機絕緣等級下降時，及時保護，避免出現危險。
（4）自帶過力矩保護，當閥門出現卡死等情況時，過力矩動作保護，避免發生閥門損壞。
（5）自帶過載保護、欠壓保護等單元，避免燒毀電機。
（6）具有短路、斷相、過載、欠壓、過力矩等多種保護功能，并可提供遠方/就地兩種選擇。
（7）信號電平（DC）：5V、24V
（8）輸出阻抗≤700Ω
（9）輸出*大信號電流DC36mA
（10）在電機旋向確定后，可自動校正三相電源的相序，用戶可隨意接入電動控制箱的三相電源。
（11）位置反饋電位器阻值范圍在1～10KΩ間。
（12）可與多種自控系統可靠銜接：由用戶提供干接點、使用模塊上的+24VDC電源；由用戶提供+24VDC
電源、此時用戶的+24VDC電源負極與模塊電源負極并接在一起，電源的正極輸入到模塊的各功能端，即
可實現各種控制功能。
（13）輸入/輸出信號均經光電隔離，抗干擾能力較強。
（14）閥、關閥、電子互鎖加機械互鎖，可靠保證開向、關向交流接觸器不能同時吸合。
（15）欠壓保護值為額定電壓的負15％。
（16）提供配套的電源電纜和控制電纜型號。

公稱通徑DN	主要尺寸					法蘭尺寸
	L	L 1 / L 2	H		H 1	1 . 0Mpa			1 . 6Mpa			2 . 5Mpa
	L	L 1 / L 2	硬密封	軟密封	H 1	D	D 1	n-Φd	D	D 1	n-Φd	D	D 1	n-Φd
50	108	43	112	63	530	165	125	4 - 18	165	125	4 - 18	165	125	4 - 18
65	112	46	115	70	530	185	145	4 - 18	185	145	4 - 18	185	145	8 - 18
80	114	46	120	83	565	200	160	4 - 18	200	160	8 - 18	200	160	8 - 18
100	127	52	138	105	600	220	180	8 - 18	220	180	8 - 18	2	190	8 - 22
125	140	56	164	115	640	250	210	8 - 18	250	210	8 - 18	270	220	8 - 26
150	140	56	175	137	705	285	240	8 - 22	285	240	8 - 22	300	250	8 - 26
200	152	60	200	164	775	340	295	8 - 22	340	295	12 - 2	360	310	12 - 26
250	165	68	246	206	945	395	350	12 - 22	405	355	12 - 26	425	370	12 - 30
300	178	78	250	230	1070	445	400	12 - 22	460	410	12 - 26	485	430	16 - 30
350	190	78	280	248	1140	505	460	16 - 22	520	470	12 - 26	555	490	16 - 33
400	216	102	305	289	1210	565	515	16 - 26	580	525	16 - 26	620	550	16 - 36
450	222	114	350	320	1335	615	565	20 - 26	640	585	16 - 30	670	600	20 - 36
500	229	127	380	343	1415	670	620	20 - 26	715	650	20 - 30	730	660	20 - 36
600	267	154	445	413	1605	780	725	20 - 30	840	770	20 - 33	845	770	20 - 39
700	292	165	480	478	1844	895	840	24 - 30	910	840	24 - 36	960	875	24 - 42
800	190	190	530	525	2040	1015	950	24 - 33	1025	950	24 - 39	1085	990	24 - 48
900	203	203	580	585	2255	1115	1050	28 - 33	1125	1050	28 - 39	1185	1090	28 - 48
1000	216	216	650	640	2380	1230	1160	28 - 36	1255	1170	28 - 42	1320	1210	28 - 56
1200	254	254	760	755	2640	1455	1380	32 - 39	1485	1390	32 - 48	1530	1420	32 - 56
