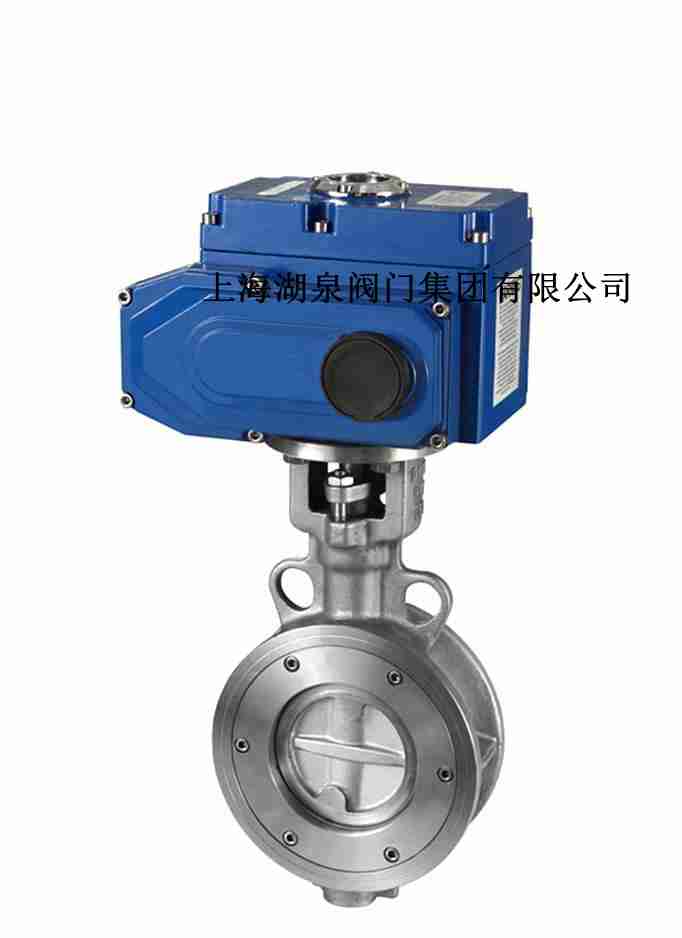

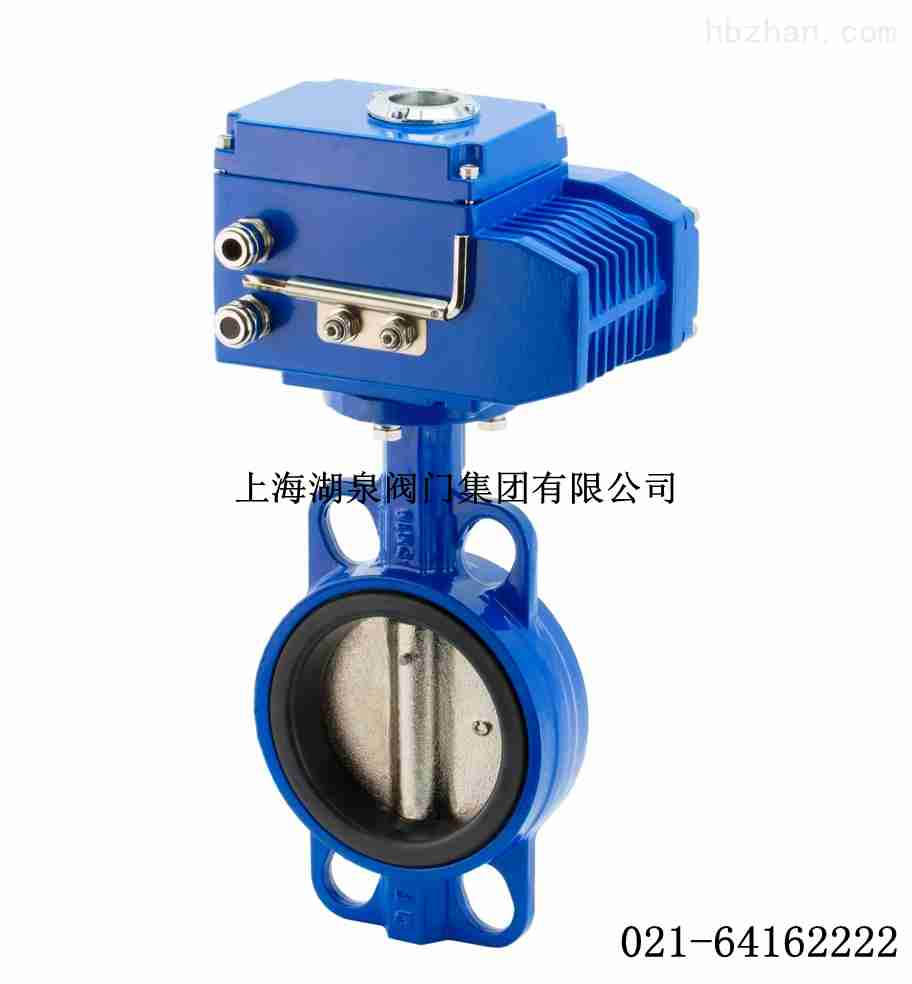

電動蝶閥介紹，型號表示方法平時大家對電動蝶閥的了解可能比較少，因為接觸的比較少，所以也就沒什么多的了解，但是電動蝶閥的應用確實是越來越廣泛了。今天就讓小編來帶大家一起深入認識一下電動蝶閥.看看他有怎樣的特點。電動動蝶閥這種產品主要用于流體的流量調節和控制，角行程儀表，轉角為0~90°，它是一個非線性設備，轉角開度與流量不是正比例關系，也與阻力不是線性反比關系，根據流體性質的不同，需要用試驗方法得到控制曲線參數值。在極限位置需要安裝行程開關作為定位器，中間開度值可用角度或距離傳感器供控制器作為控制參數。也可以用作為開環控制，但控制誤差比較大。 電動蝶閥介紹，型號表示方法電動蝶閥適用的場合電動蝶閥蝶閥適用于流量調節。由于蝶閥在管路中的壓力損失比較大，大約是閘閥的三倍，因此在選擇蝶閥時，應充分考慮管路系統受壓力損失的影響，還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外，還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小，開啟和關閉速度快，且具有良好的流體控制特性，蝶閥的結構原理*適合制作大口徑閥門。當要求蝶閥作控制流量使用時，*重要的是正確選擇蝶閥的尺寸和類型，使之能恰當地、有效地工作。 　 中線蝶閥通常，在節流、調節控制與泥漿介質中，要求結構長度短，啟閉速度快（1/4轉）。低壓截止（壓差小），推薦選用蝶閥。

與其他閥門對比，電動蝶閥具備下列優勢：
1。推力球軸承減少了閥桿的磨擦扭矩，使閥桿長期性運作平穩靈便。
2。抗靜電作用。在閥球、閥桿和油路板中間設立彈黃，可將電源開關全過程中造成的靜電感應引出來。
3。因為聚四氟乙烯等原動蝶閥是全部閥門類型中液體摩擦阻力最少的閥門，即便是直徑較小的電動蝶閥，其液體摩擦阻力也非常小。材料具備優良的自潤滑軸承性能，與球的磨擦損害小，電動蝶閥的使用期限長。
4。小液體摩擦阻力。
5。靠譜的閥桿密封。因為閥桿只轉動不升降機，閥桿填充料密封不容易毀壞，密封工作能力隨物質工作壓力的提升而擴大。
4。加工精度高，成本增加，不宜在高溫下應用，如管路中有殘渣，非常容易被殘渣阻塞，造成閥門沒法打開。清理方式是終止混泥土路面泵電動機，實際操作閥組上的手動式液壓換向閥，釋放出來儲能器中的工作壓力。順時針方向旋轉主閥排量主軸至排量較小的部位。隨后反方向旋轉排量主軸2圈，關掉熱管散熱器側周邊右端切斷閥。安裝好水清洗管路后，運行混泥土路面泵電動機，實際操作水清洗液壓換向閥搖桿使其處在“水清洗”部位，運行泵電源開關，泵開始工作，造成高壓水清洗各構件。用噴嘴清洗車輛時，32A閘閥處在關掉/關掉情況，32A閘閥在清理輸送管道時處在開啟情況。
型號表示方法 蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥;
①蝶閥編制代號：D表示蝶閥;
②傳動形式代號：手動(省略)、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動;
③連接方式代號：4法蘭式、6焊接、7對夾式;
④結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心;
⑤密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工;
⑥壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
⑦殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

電動蝶閥型號表示方法：
電動蝶閥附加代號：BD保溫蝶閥、SD伸縮蝶閥、TLD脫硫蝶閥、DH止回蝶閥、DKS快速蝶閥、FDBD方形百葉蝶閥；
蝶閥編制代號：D表示蝶閥；
傳動形式代號：手動（省略）、3表示渦輪傳動、6表示氣動傳動、7表示液動、9表示電動；
連接方式代號：4法蘭式、6焊接、7對夾式；
結構形式代號：1表示中線型、2表示雙偏心、3表示三偏心、4表示變偏心、5表示單偏心；
密封材料代號：H不銹鋼、X橡膠、F聚四氟乙烯、FX復合橡膠、M蒙乃爾合金、Y硬質合金、W閥體直接加工；
壓力等級代號：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是國內壓力的代號，MPA是壓力的單位，一公斤等于0.1Mpa；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美標代號，LB是美標磅級單位。
殼體材質代號：C鑄鋼、P不銹鋼304、R不銹鋼316、AL特種合金鋼、Z鑄鐵、Q球墨鑄鐵、N尼龍。

電動蝶閥字母代表
D941W-0.1C表示：蝶閥（D），傳動形式為電動（9），連接方式為法蘭式（  4），結構形式為中心線式（1），閥體直接加工（W），壓力等級為PN0.01Mpa（0.1），殼體材料為鑄鋼（C）。
D941H-16C表示：蝶閥（D），傳動形式為電動（9），連接方式為法蘭式（4），結構形式為中心線式（1），密封材料為不銹鋼 （H），壓力水平為PN1.6Mpa（16），外殼材料為鑄鋼（C）。  蝶閥的規范在GB / T 12238-2008“法蘭和連接彈性密封蝶閥”中有明確規定。

電動蝶閥型號有：D941X、D941F、D941F4、D941F46、D942F、D943H、BD943H、D943Y、BD943Y、BD943WC、D963H、D963Y、D971X、D971F46、D972F、D973H、D973Y等。
 電動蝶閥規格型號很多，根據口徑，壓力，材質，結構形式，連接方式，使用介質的不同，型號也會承現不同，比如我們經常生產的有D943H-16C DN300 D943X-10C DN250 D941X-10 DN100，D973H-25C DN600 D971X-10 DN400等。希望可以幫到您

電動蝶閥型號D971F-16C DN450 RF中的C代表閥門閥體材料是碳鋼。D971F-16C DN450 RF是完整的的閥門型號，業內人士可以從中了解完整的的閥門信息。D代表閥門類型為蝶閥，9表示閥門的驅動方式是電動，7表示閥門的連接形式是對夾式，1表示閥門是中線式密封型蝶閥，F表示閥門密封副材料是氟塑料，16表示閥門的公稱壓力是PN16,C表示閥門閥體材料是碳鋼,DN450表示閥門的公稱尺寸是450，450與孔徑 直接相關， RF表示法蘭連接的密封面形式是 突面 。

經過介紹大家對電動蝶閥有了更進一步的了解，有了更全面的認識，希望對你有所幫助。
