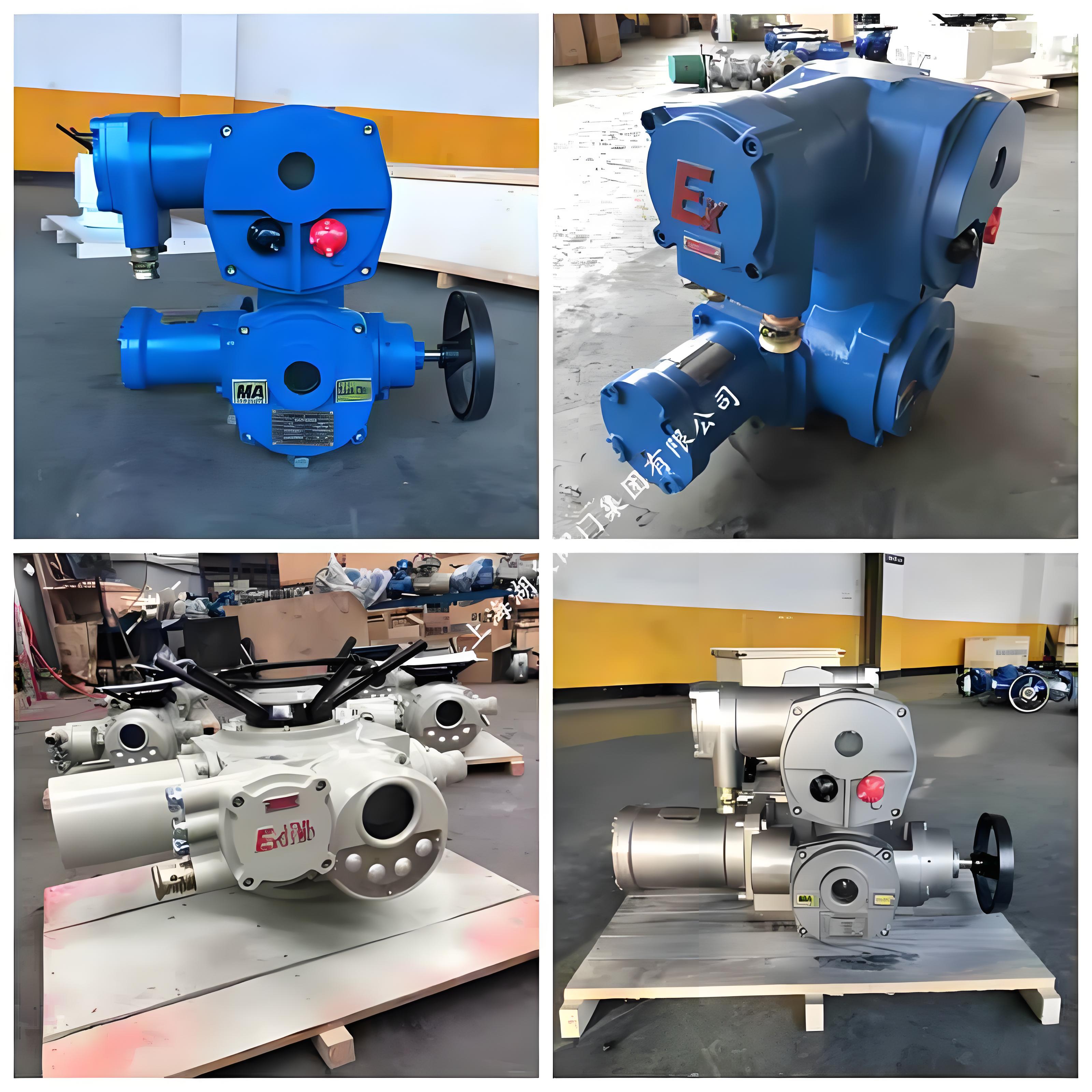

礦用隔爆型閥門電動裝置ZB系列,是在普通隔爆型產品基礎上專業改造而成的驅動裝置,專為煤礦等爆炸性氣體環境設計。其核心功能是實現閥門(如閘閥、截止閥、隔膜閥、水閘閥等)的開啟、關閉或調節,是實現閥門遠程控制、集中控制不可或缺的設備。通過增加二級減速蝸輪箱后,該裝置還可適用于蝶閥、風門等90度回轉閥門。
一、 型號與基本參數
ZB系列型號命名直觀,例如“ZB30-24”表示輸出軸公稱轉矩為300N·m,輸出轉速為24r/min。2該裝置通常采用三相380V/660V電壓,工作制式為短時10分鐘,能在環境溫度為-20℃至+40℃、相對濕度≤95%的煤礦井下環境中穩定運行。
二、 結構與核心組件
裝置主要由電動機、減速機構、力矩控制器、行程控制器、開度指示器、手電動切換機構及電氣部分組成。
-
減速器:采用一對直齒輪和蝸輪副構成,負責將電動機動力傳遞至輸出軸。
-
電動機:通常采用YBDF型閥門專用隔爆型三相異步電動機。
-
力矩控制器:當輸出軸轉矩達到預設值時,通過機械傳動觸發微動開關動作,切斷電機電源,實現對裝置及閥門的過扭矩保護。
-
行程控制器:基于十進制計數器原理,通過齒輪傳動精確控制閥門開、關的極限位置(轉圈數),到達預設位置時自動切斷電源。
-
開度指示器:用于現場指示閥門開關位置,并可通過電位器輸出信號供遠程監控。其內部設有微動開關,可提供周期性閃光運行信號。
-
手電動切換機構:確保手動與電動操作模式的安全切換,電動操作時必須將手輪退回至手動位置,防止跟轉造成傷害。
三、 防爆標準與認證
ZB系列產品嚴格執行國家相關防爆標準。其防爆型式為礦用隔爆型,防爆標志為Ex dⅠ,適用于煤礦非采掘工作面。部分型號也提供適用于工廠環境的dⅡBT4防爆等級。 產品性能符合GB3836.1、GB3836.2(爆炸性環境設備通用要求及隔爆型“d”保護要求)以及JB/T8528-1997、JB/T8529-1997等技術條件規定。該系列產品經國家防爆電氣產品質量監督檢驗測試中心檢定,取得防爆合格證,可安全應用于煤礦井上、井下管道閥控系統。
四、 控制方式與配套
ZB系列按控制方式可分為礦用開關隔爆型、一體化隔爆型、兼本安一體化隔爆型及總線隔爆型等。 按連接方式可分為轉矩型和推力型。 該裝置需與專用的KXBC系列隔爆型控制箱配套使用,以實現完整的控制功能。
五、 安裝與調整要點
裝置與閥門組裝后,必須對力矩控制器、行程控制器和開度指示器分別進行調整方可使用。
-
力矩調整:出廠時已按用戶要求設定,如需更改,可旋轉凸輪調整軸至相應刻度,遵循先調關向、后調開向的順序。
-
行程調整:
-
全關位置:手動將閥門關嚴后,調整關向凸輪直至其動作為止。
-
全開位置:手動將閥門開到所需位置后,進行開向調整。
-
開度電位器調整:調整行程前需確保電位器已脫開,防止損壞。調整后,電位器旋轉角度應控制在180°至270°之間,并預留起始余量。
調整前務必檢查電機旋向與控制線路的正確性,以防電機失控。
六、 應用領域
憑借功能全面、控制系統性能可靠、維護方便及體積小等特點,ZB系列礦用隔爆型閥門電動裝置不僅在煤礦行業得到廣泛應用,亦在化工、石油石化、電力、鋼鐵、冶金、水處理及造紙等行業中獲得好評。
