平板閘閥閥門首頁 > 產品展示 > 閘閥 > 平板閘閥 >

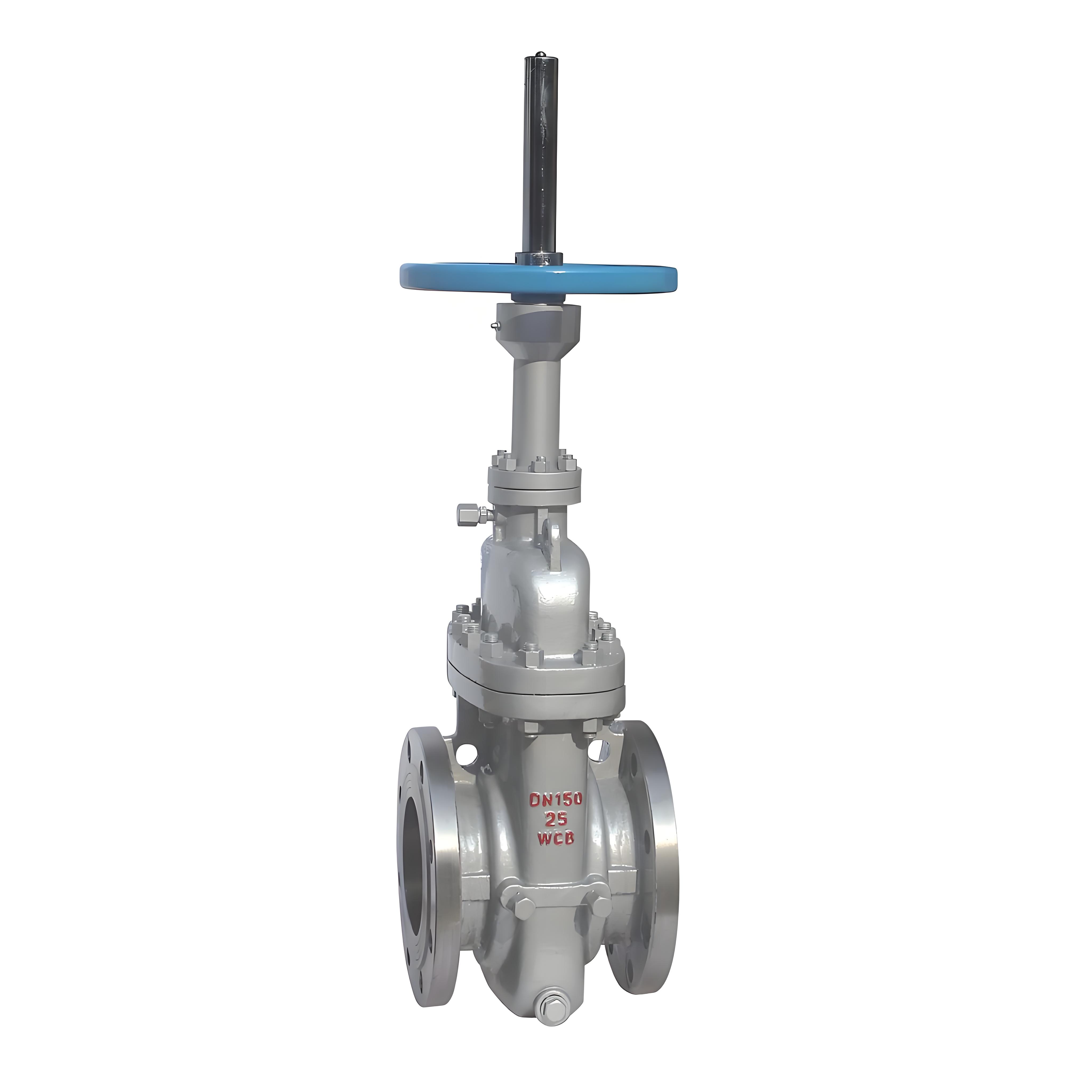

產品名稱：Z43W油田專用平板閘閥DN100-DN350[ 2025-01-09 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • ‌Z43W油田專用平板閘閥‌是一種適用于油田等工業環境的閥門，具有以下特點和功能：適用范圍和壓力等級‌：適用于壓力等級為Class150～900和PN1.0～16.0MPa，工作溫度范圍為-29～121℃。它廣泛用于石油、天然氣、水、油品等管路上，用于截斷或接通管路中的介質‌。

    • 結構特點

      • ‌密封結構‌：采用浮動閥座和O形密封圈，實現進出口雙向密封，啟閉力矩小，操作輕便‌。
      • ‌流阻小‌：全開時通道平滑為直線，流阻系數極小，無壓力損失，適合清掃管線‌。
      • ‌填料結構‌：采用帶自密封能力的填料結構，無需經常調節，密封可靠，解決了通用閥門填料處容易外漏的問題‌。
      • ‌安全性能‌：關閉時能自動卸掉內腔高壓，保證使用安全‌。
      • ‌維護方便‌：采用雙重密封設計，可在不影響管道工作的情況下更換易損件‌。

    • 應用場景

      適用于天然氣、石油、化工、環保、城市管道、燃氣管線等輸送管線，放空系統和汽儲存裝置上，特別適用于油田等工業環境‌。

    • 材料和制造標準

      主要零部件材料包括WCB、WC6、35CrMoA等，適用于不同的工況需求。閥門執行標準包括JB/T5298、GB9131等，確保產品的質量和可靠性‌。

    執行標準

    設計規范 結構長度 連接法蘭 試驗與檢驗 壓力-溫度 產品標識
    JB/T5298 JB/T5298 JB/79 JB/T5298 GB9131 GB/T12220
    API6D API6D ANSI16.5 API6D ANSI B16.34 MSS SP-25

    性能規范

    設計等級 常溫下試驗壓力（MPa） 適用溫度℃ 適用介質
    殼體 左密封 左密封 低壓密封 “G”型 “D”型 普通型 “抗硫”型 “基本”型
    公稱壓力PN（MPa） 1.6 2.4 1.76 1.76 0.6 -29～250 -45～121 -29～121 H2S和CO2總含量大于500mg/m2的介質 石油天然氣、水等
    2.5 3.75 2.75 2.75 0.6
    4.0 6.0 4.4 4.4 0.6
    6.4 9.6 7.04 7.04 0.6
    磅級Lb 150 3.0 2.2 2.2 0.6
    300 7.7 5.6 5.6 0.6

    主要零部件材料

    閥門/閥蓋 WCB WC6 A352-LCB A351-CF8M
    閘板 2Cr13+ENP 20CrMoV+STL ANSO410+ENP ANSI316+ENP
    閥桿 2Cr13 2Cr13 A182-F6a A182-A316S
    閥座 25+PTFE 20CrMoV+STL A105+PTFE A182-F316+PTFE
    填料 NBR/FPM 柔性石墨/Flexible Graphite 聚四氟乙烯/PTFE+FPM
    墊片 18-8/柔性石墨
    螺栓 35 35CrMo A193-B7M A193-B8
    適用介質 水、油口、蒸汽 蒸汽、油品 丙烷、乙烯 硝酸類

  • 公稱壓力
    PN(MPa)    		 公稱通徑
    DN(mm)    		 外形尺寸(mm)
    L D D1 D2 Dn b f Z-Φd H H1 D0
    1.6 50 178 160 125 100 49 16 3 4-18 380 110 180
    65 190 180 145 120 64 18 3 4-18 390 135 180
    80 203 1 95 160 135 76 20 3 8-18 490 160 200
    100 229 215 180 155 96 20 3 8-18 560 190 200
    125 254 245 210 185 120 22 3 8-18 660 230 250
    150 267 280 240 210 146 24 3 8-23 760 267 250
    200 292 335 295 265 202 26 3 12-23 950 345 300
    250 330 405 355 320 250 30 3 12-25 1150 420 300
    300 356 405 355 375 300 30 4 12-25 1335 495 350
    350 381 520 470 435 337 34 4 16-25 1520 571 350
    400 406 580 525 485 387 36 4 16-30 1690 650 400
    450 450 640 585 545 438 40 4 20-30 1880 725 450
    500 457 705 650 608 489 44 4 20-34 2060 800 450
    600 508 840 770 718 591 48 5 20-41 2405 951 500
    700 610 910 840 788 692 50 5 24-41 2760 1115 550
    800 660 1020 950 898 781 52 5 24-41 3120 1270 600

    公稱壓力
    PN(MPa)    		 公稱通徑
    DN(mm)    		 外形尺寸(mm)
    L D D1 D2 Dn b f Z-Φd H H1 DO
    2.5 50 178 160 125 100 49 20 3 4-18 380 1 10 180
    65 190 180 145 120 64 22 3 8-18 390 135 180
    80 203 1 95 160 135 76 22 3 8-18 490 160 200
    100 229 230 190 160 96 24 3 8-23 560 190 250
    125 254 270 220 188 120 28 3 8-25 660 230 250
    150 267 300 250 218 146 30 3 8-25 760 267 250
    200 292 360 310 278 202 34 3 12-25 950 345 300
    250 330 425 370 332 250 36 3 12-30 1 150 420 300
    300 356 485 430 390 300 40 4 16-30 1335 495 350
    350 381 550 490 448 337 44 4 16-34 1520 571 350
    400 406 610 550 505 387 48 d 16-34 1690 650 400
    450 450 660 600 555 438 50 4 20-34 1880 725 450
    500 457 730 660 610 489 52 4 20-41 2060 800 450
    600 508 840 770 718 591 56 5 20-41 2405 951 500
    700 610 955 875 815 692 60 5 24-48 2760 1005 550
    800 660 1070 990 930 781 64 5 24-48 3120 1260 600

  • 閘閥
