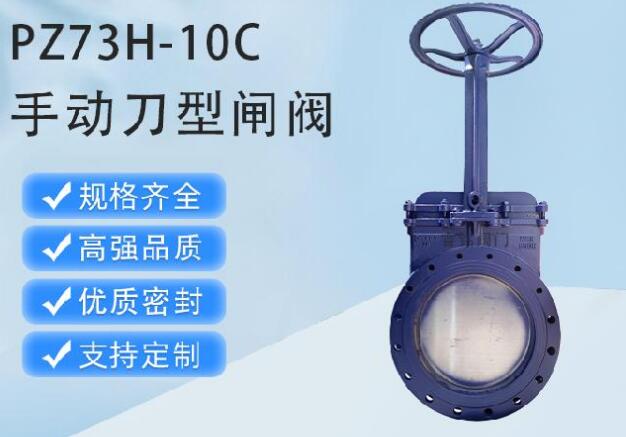

一、上海手動閘閥PZ73H-10C DN300廠家直銷
上海湖泉閥門集團有限公司PZ73H、PZ73F、PZ73Y 手動刀型閘閥：手動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ73H-10C/16C）、不銹鋼（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的閘閥。采用全圓形的通道設計，在刀板上端安裝有聚四氟乙烯、刮泥器，聚膠脂或含Ni耐磨鑄鐵制成的耐磨折邊錐體安裝在刀閘閥的進口端，可在閥體四周設置多個沖洗口。刀板底端加工成刀刃，光潔度高，保證了良好的密封性。二、上海手動閘閥PZ73H-10C DN300廠家主要性能規范
公稱壓力（MPa）
殼體試驗（MPa）
密封試驗（MPa）
工作溫度
適用介質
1.0
1.61.5
2.41.1
1.8≤100℃
≤100℃紙漿、污水、煤漿、灰、渣水混和物
三、上海手動閘閥PZ73H-10C DN300廠家主要零部件材質
體、蓋
閘閥
閥桿
密封面
不銹鋼、碳鋼、灰鑄鐵
碳鋼、不銹鋼
不銹鋼
橡膠、四氟、不銹鋼、硬質合金
- PZ73X手動對夾式刀型閘閥，PZ73HYF手動對夾式刀閘閥主要外形及連接尺寸(mm)
公稱壓力 DN L D2 D1 H Z-M Do W(Kg) 1.O MPa 50 48 100 125 285 4-M16 180 8 65 48 120 145 298 4-M16 180 10 80 51 135 160 315 4-M16 220 12 100 51 155 180 365 8-M16 220 14 125 57 185 210 400 8-M16 230 22 150 57 210 240 475 8-M20 280 29 200 70 265 295 540 8-M20 360 38 250 70 320 350 630 12-M20 360 66 300 76 368 400 780 12-M20 400 100 350 76 428 460 885 16-M20 400 119 400 89 482 515 990 16-M22 400 195 450 89 532 565 1100 20-M22 530 285 500 114 585 620 1200 20-M22 530 389 600 114 685 725 1450 20-M27 600 529 700 127 800 840 1700 24-M27 600 790 800 127 898 950 2000 24-M30 680 850 900 154 9, 98 1050 2300 28-M30 680 900 1000 165 1110 1160 2500 28-M30 700 1050 1200 190 1325 1380 2800 32-M36 800 1300 1.6 MPa 50 48 100 125 285 4-M16 180 8.5 65 48 120 145 295 4-M16 180 10.7 80 51 135 160 315 8-M16 220 13 100 51 155 180 365 8-M16 220 15 125 57 185 210 400 8-M16 230 235 150 57 210 240 475 8-M20 280 31 200 70 265 295 540 12-M20 360 40.7 250 70 320 355 630 12-M22 360 70 300 76 375 410 780 12-M22 400 107 350 76 435 470 885 16-M22 400 129 400 89 485 525 990 16-M27 400 215 450 89 545 585 1100 20-M27 530 305 500 114 608 650 1200 20-M30 530 410 600 114 718 770 1450 20-M36 600 550 700 127 788 840 1700 24-M36 600 820 800 127 898 950 2000 24-M36 680 950 900 154 998 1050 2300 28-M36 680 1020 1000 165 1110 1170 2500 28-M42 700 1120 1200 190 1325 1390 2800 32-M48 800 1480
